Kepiye Cara Instal Optik Optik Kendaraan Unmaned Unnmaned?

Pancegahan instalasi

1. Instalasi District Optik, Serat Optik Optic Outlet muncung kudu adoh saka baling-sabar, nanging kanggo mbayar perhatian tambahan kanggo gravitasi pesawat. Pusat gravitasi pesawat kasebut kudu dibayar luwih akeh.

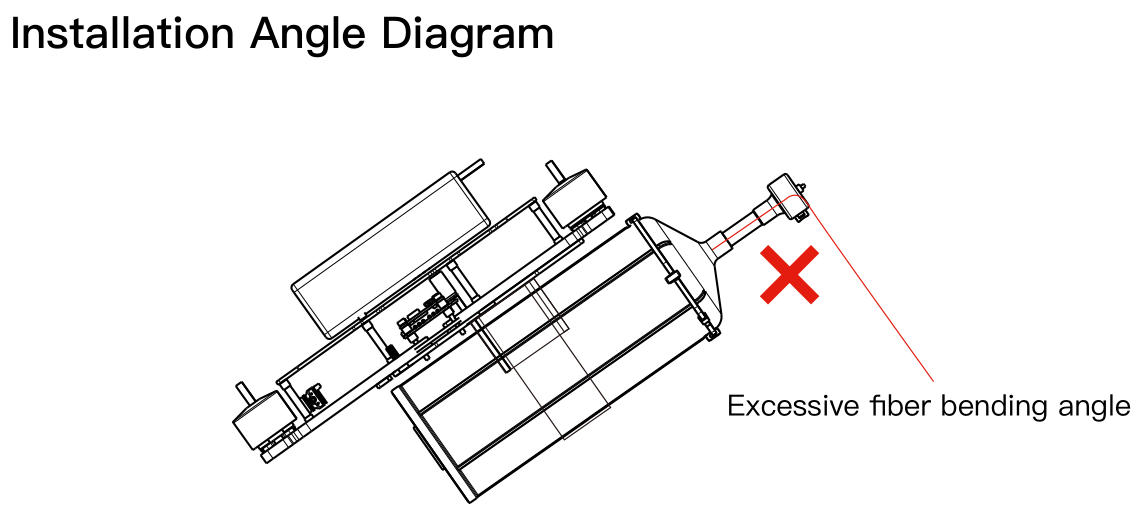

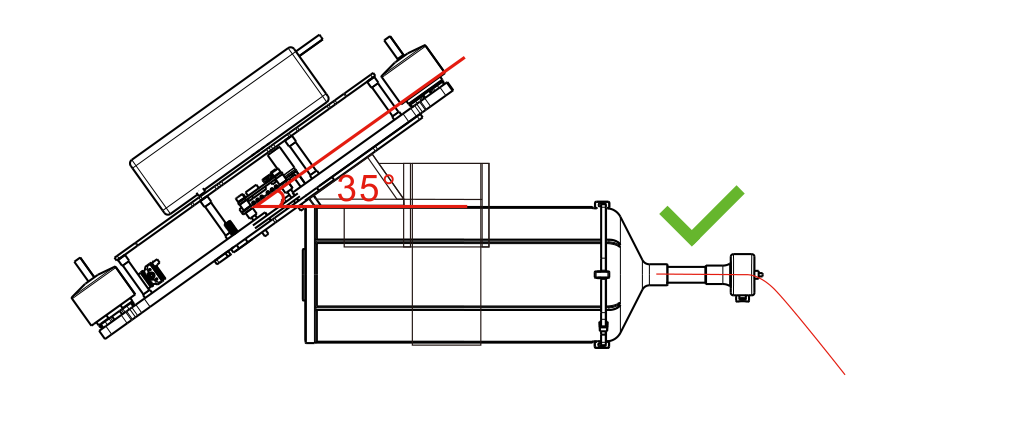

1. Instalasi Disk Serat kudu didhasarake ing sudut miring pesawat, krenjang sing dipasang kudu dilestarekake kanggo sudut tartamtu (kaya sing ditampilake ing tokoh). Instalasi sing dipasangake sudhut sing kudu cedhak karo sudut miring, supaya sudut outlet serat optik serat horisontal.

1. Winding optik nggunakake lem khusus, jarak sing pisanan 200 meter yaiku area lem lem, ing wilayah iki kacepetan penerbangan pesawat kudu dikendhaleni kanthi kacepetan 0,5 mph. Kacepetan penerbangan pesawat kudu dikontrol sajrone 30km / H utawa 8M / s kanggo ngindhari penerbangan kacepetan ing wilayah lem.

Persiapan sadurunge nggunakake disk optik

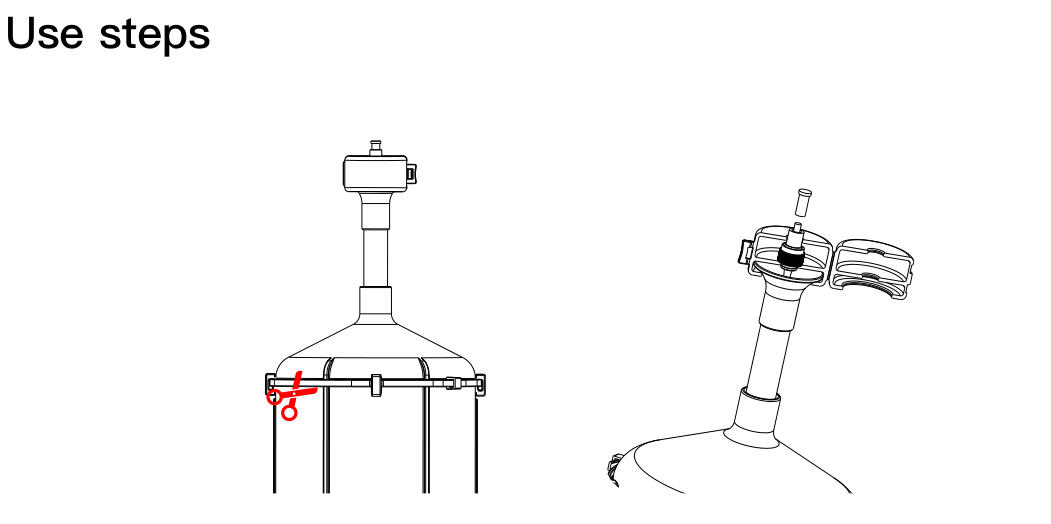

1. Priksa manawa kanggo mbusak perlindungan dasi transportasi lan 4 nyoto proteksi sadurunge nggunakake disk serat optik.
2. (Cathetan: aja njupuk buckle langsung metu saka serat bakal dirusak.)
3. Outlet Disk Serat FC Serat Optik Port Shell sadurunge digunakake kudu nyopot, tarik serat optik ing ndhuwur modul.

Sambungan nirkabel sisih lemah

1. Sambungake kabel SH1.0 saka langit terminal menyang Controller penerbangan kaya sing ditampilake ing diagram "mode sambungan terminal 1 (nirkabel)".
2. Sambungake baris lemah kanggo panrima lan pemancar peta.
3. Ndandani langit pungkasan lan disk serat optik, menehi perhatian marang nozzzle serat optik nganti sabisa saka propeller UAV kanggo ngindhari kacilakan Entanglement.

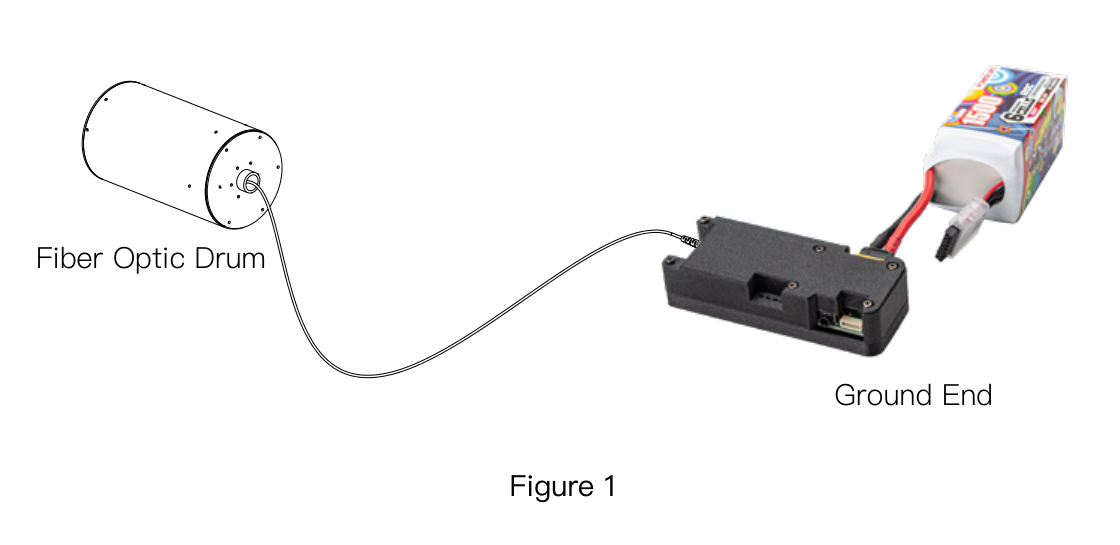

4. Sambungake sabuk serat optik, sambungake port FC ing loro ujung disk serat menyang port FC ing mburi langit lan port FC ing mburi lemah, lan elinga yen pungkasan muncung kasebut disambungake menyang port FC ing mburi.

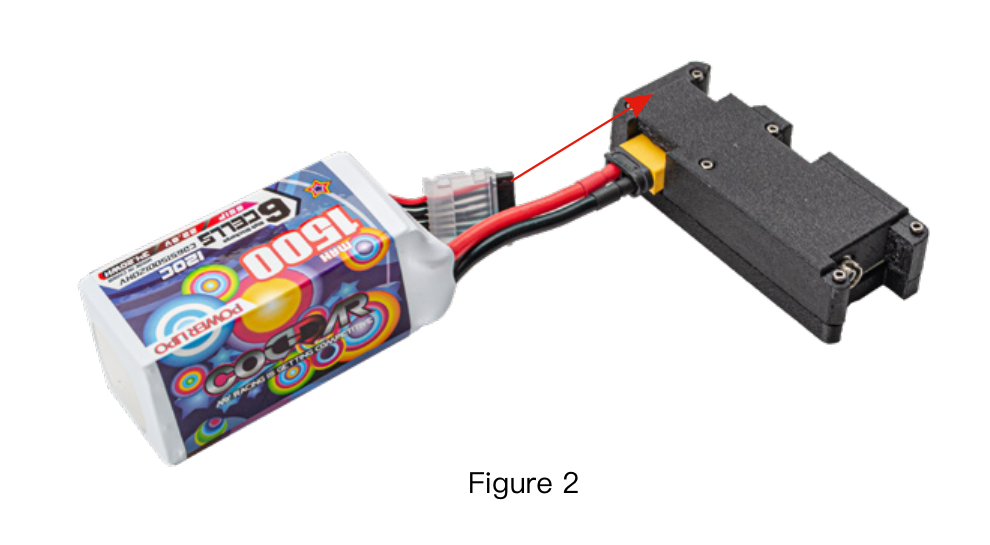

5. Pasang baterei litium ing lemah mburi menyang konektor mburi lemah sawise kebak. (Minangka Gambar 2)

Cegahan

1. Voltase input 12.1-26V ing sawetara sing aman, aja nganti kelingan utawa tiba ing ngisor voltase watesan, aja mbalikke cagak positif lan negatif.
2. Aja nggawe bunder lempitan serat optik, supaya ora dipotong kanthi obyek sing cetha lan nyebabake rusak serat.
3. Pay manungsa waé kanggo pangayoman konektor serat lan antarmuka FC, supaya bledug lan minyak lan banyu, simpen pangayoman antarmuka kanthi apik.
4. Simpen ing wilayah sing adhem lan garing lan cahya.
5. Struktur presisi disk serat optik, kanthi alon-alon njupuk lan pasang, panyimpenan vertikal.
