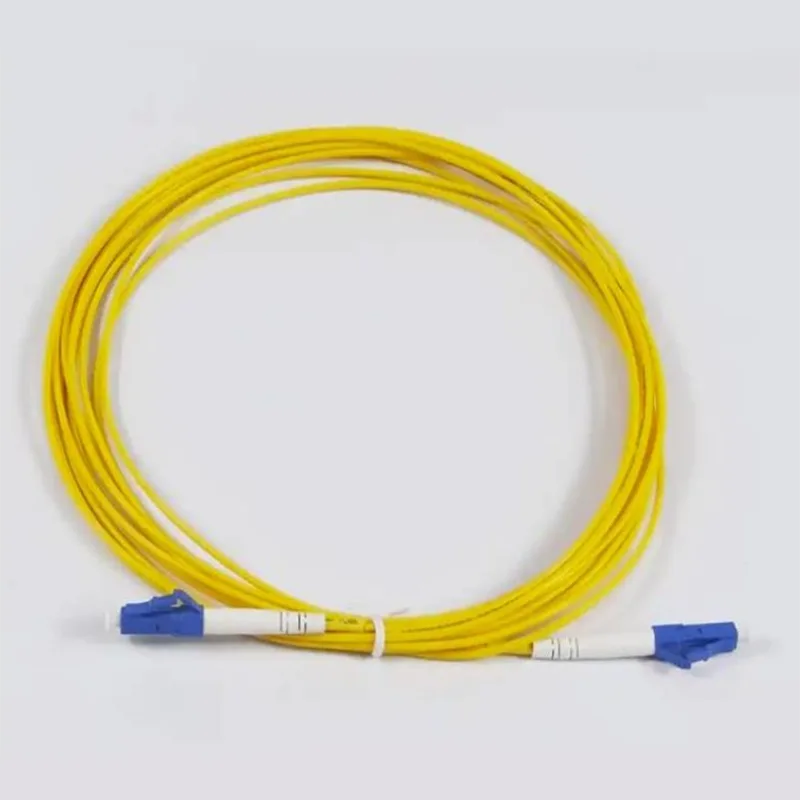

3mm Kabel Bulat LC/UPC- LC/UPC Patch Cords

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Kirim Pitakonan

Deskripsi Produk

IngKabel Patch 3mm Orientalfiber LC / UPC- LC / UPCminangka komponen penting kanggo lingkungan patching serat optik kanthi kapadhetan dhuwur. Diprodhuksi dening Orientalfiber, merek ing klompok Jiangsu Xuben Photoelectric Technology, kabel patch iki entuk manfaat saka basis produksi 15.000 meter persegi lan proses manufaktur sing maju. Kanthi milih sumberKabel Patch 3mm Orientalfiber LC / UPC- LC / UPC, insinyur jaringan nampa produk sing didhukung dening sertifikasi ISO9001 lan ISO45001, njamin kinerja sing dipercaya ing pusat data kritis lan pusat telekomunikasi ing saindenging jagad.

Desain Teknis lan Integritas Sinyal

Rekayasa koncoKabel Patch 3mm Orientalfiber LC / UPC- LC / UPCfokus ing tliti dhuwur lan atenuasi sinyal kurang. Nggunakke serat single-mode G657A1, kabel iki dirancang kanggo nangani panjaluk fisik nuntun kabel modern.

Komponen Presisi lan Kualitas Bangunan

LC / UPC High-Precision Konektor: Konektor LC faktor wangun cilik ngidini Kapadhetan port tambah ing ngalih lan panel patch. UPC (Ultra Physical Contact) polish njamin mundhut bali saka ≥50dB, kang standar kanggo aplikasi Ethernet kacepetan dhuwur.
Jaket LSZH 3.0mm: Ora kaya alternatif 2.0mm sing luwih tipis, kabel bunder 3mm nyedhiyakake proteksi mekanik sing luwih apik. Bahan Low Smoke Zero Halogen (LSZH) njamin kepatuhan safety kanggo instalasi njero ruangan, utamane ing kabel riser lan horisontal.
Teknologi Ferrule Keramik: Saben konektor nduweni ferrule keramik kelas dhuwur sing njaga keselarasan sing tepat liwat luwih saka 800 siklus kawin.
Bend Insensitivity: Kanthi radius mlengkung minimal ≥20mm, kabel iki njaga integritas sinyal sanajan diarahake liwat sudhut sing nyenyet ing rak server sing rame.

Aplikasi Industri Serbaguna

Aplikasi sakaKabel Patch 3mm Orientalfiber LC / UPC- LC / UPCnyakup sawetara sektor, nyedhiyakake lapisan fisik sing stabil sing dibutuhake kanggo layanan bandwidth dhuwur.

Pusat Data Perusahaan lan Sistem Ethernet

Ing inti jaringan, kabel tembelan iki nyambungake transceiver kacepetan dhuwur menyang pigura distribusi. Jaket LSZH kuning menehi identifikasi sing jelas kanggo tautan serat mode siji, nggampangake pangopènan lan ngatasi masalah.

Infrastruktur FTTH lan Broadband

Minangka pilihan utami kanggo panyebaran Fiber-to-the-Home (FTTH), daya tahan kabel 3mm ndadekake cocok kanggo sambungan antarane terminal jaringan optik (ONT) lan kothak distribusi. Ndhukung pangiriman video, data, lan layanan swara sing lancar menyang pangguna pungkasan.

Konektivitas Industri lan Transportasi

Ngluwihi IT standar, produk Orientalfiber digabungake menyang jaringan listrik lan sistem komunikasi transit rel. Konstruksi sing kuwat sakaKabel Patch 3mm Orientalfiber LC / UPC- LC / UPCnjamin bisa tahan getaran lan fluktuasi lingkungan sing ditemokake ing sambungan ngarep industri.

Pitakonan sing Sering Ditakoni (FAQ)

Apa are keuntungan utami diameteripun 3mm kanggo LC iki / UPC kabel patch?

Dhiameter 3mm menehi kekuatan tarik sing unggul lan resistensi remuk dibandhingake karo kabel patch sing luwih tipis. Iki ndadekakeKabel Patch 3mm Orientalfiber LC / UPC- LC / UPCluwih cocok kanggo backbone lan kabel horisontal ing ngendi kabel bisa ngalami penanganan fisik sing luwih akeh.

Apa konektor LC/UPC ndhukung transmisi data kanthi kacepetan dhuwur?
ya wis. Konektor LC / UPC minangka standar industri kanggo aplikasi serat mode tunggal. Kanthi mundhut bali ≥50dB lan mundhut selipan kurang, iku kebak kompatibel karo 10G, 40G, lan 100G aplikasi Ethernet.

Apa kabel kasebut bisa digunakake ing lingkungan kanthi fluktuasi suhu sing amba?
IngKabel Patch 3mm Orientalfiber LC / UPC- LC / UPCdirating kanggo operasi antarane -25°C lan +65°C, nggawe padha dipercaya kanggo pusat data kontrol iklim lan enclosure telekomunikasi non-tempered.

Apa kabel patch iki diuji pabrik?
Ya, saben unit 100% pabrik mandheg lan ngalami tes sing ketat kanggo mesthekake yen memenuhi standar optik lan mekanik sing ditemtokake sadurunge dikirim menyang pelanggan.

Aplikasi:

● Pusat data

● aplikasi Ethernet

● aplikasi FTTH

● Backbone, aplikasi horisontal lan riser

● Layanan video, data lan swara

● Aplikasi piranti tes

Fitur:

● konektor tliti dhuwur

● UPC & APC mburi pasuryan polish

● SC, LC, kabeh konektor serat tunggal

● dawa selaras kasedhiya

● 100% pabrik mungkasi lan dites

● RoHS Compliant

Spesifikasi Teknis:

Konstruksi	Unit	Katrangan
Mode Serat		Mode tunggal: ITU-T G657A1
Jumlah Serat		Simpleks
Dawane gelombang	nm	1310/1550
Mundhut Selipan	dB	≤0.30
Mbalik Loss	dB	≥50 (UPC)
Dhiameter Serat Tight-Buffer	um	900
Werna Serat Tight-Buffer		Putih
Warna Jaket Kabel		kuning
Bahan Jaket Kabel Kab		LSZH
Diameter Kabel	mm	Φ3.0 ± 0.20
dawa	m	3.0 +0.1/-0
Tipe konektor		LC/UPC (Biru)
Polishing endface		UPC
Bahan Ferrule		Keramik
Koneksi Repeatability		> 800 kaping
Radius lentur minimal	mm	≥20
Serat / kabel retensi ketemu	N	50N±2N ing 5N/s 120s durasi
Suhu operasi	℃	-25 ℃ ~ +65 ℃
Suhu panyimpenan	℃	-25 ℃ ~ +65 ℃

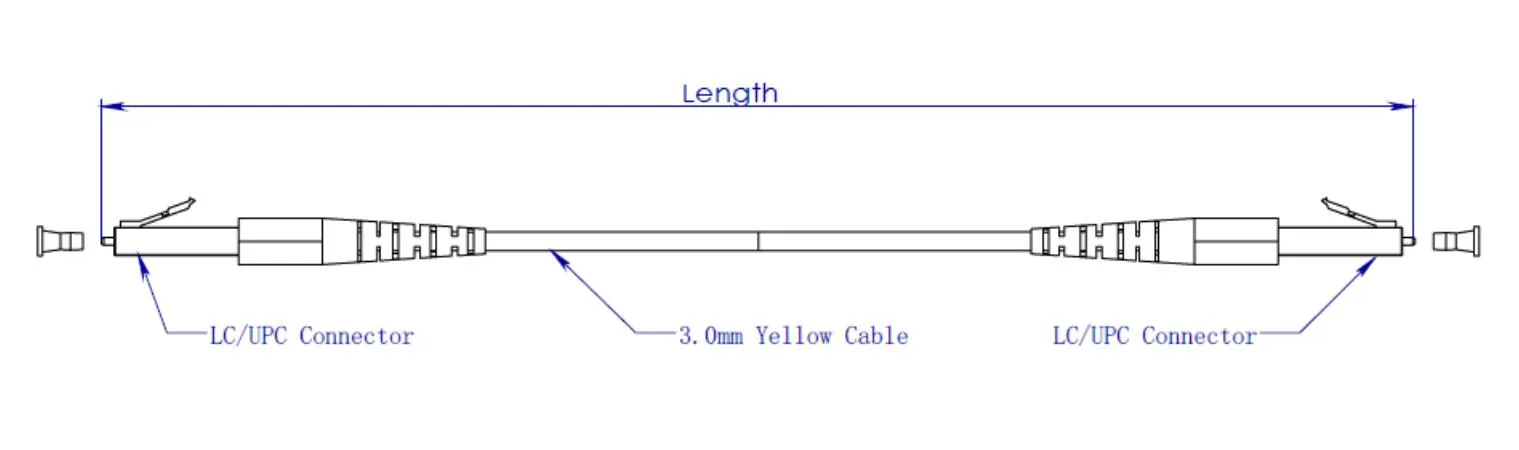

Gambar dimensi:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

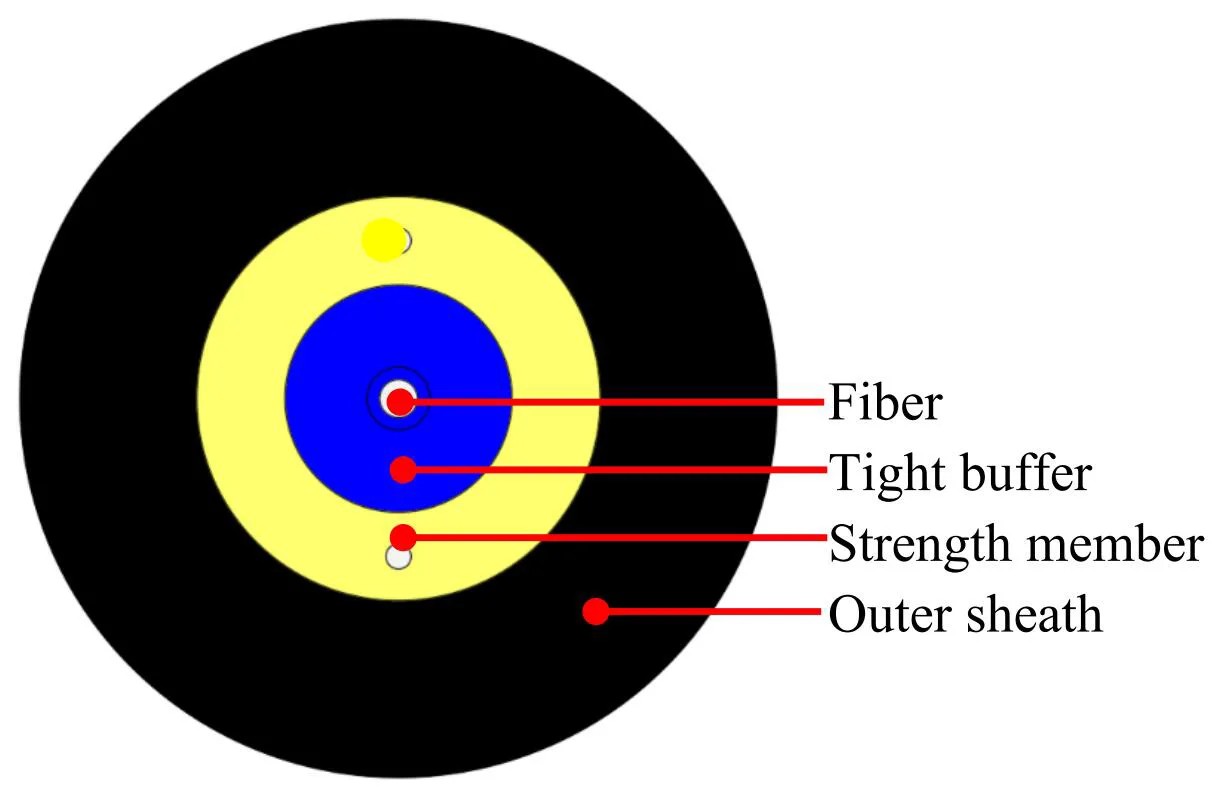

Konstruksi kabel:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

barang		Spesifikasi
Serat buffer kenceng	Jumlah serat	1
	Jinis serat	G.657A1
	Warna Serat	Biru
	Bahan	LSZH
	Dhiameter	Φ0.9 ± 0.05mm
	Warna buffer ketat	Putih
Anggota kekuatan	Bahan	Benang poliester
Sarung njaba	Bahan	LSZH
	Dhiameter	Φ3.0 ± 0.2 mm
	Warna Sarung Luar	kuning
Tandha tinta	warna	ireng

Karakteristik serat:

Kabeh karakteristik serat kabel (serat kabel rampung) kudu, paling ora, sesuai karo Rekomendasi ITU-T G.657A1 lan kudu kaya ing ngisor iki.

Item	Spesifikasi
Jinis serat	Mode tunggal
Bahan serat	Doped silika
Koefisien atenuasi @1310 nm @1383nm @1460nm @1550 nm @1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabel cut-off dawane gelombang	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan nol-dispersi	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @1550 nm @1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Diameter lapangan mode @ 1310 nm	8,8 ± 0,4um
kesalahan concentricity inti / Klambi	≤ 0,5 um
Diameter cladding	125,0 ± 0,7 um
Cladding non-circularity	≤5%
Diameter lapisan utama	242 ± 7 um
Concentricity Primary Coating / Coating	≤10 µm
Coating non-circularity	≤0,7%
Atenuasi karo Kabel mlengkung Loss 1 puteran 1 radius 10mm 10 giliran 1 radius 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
