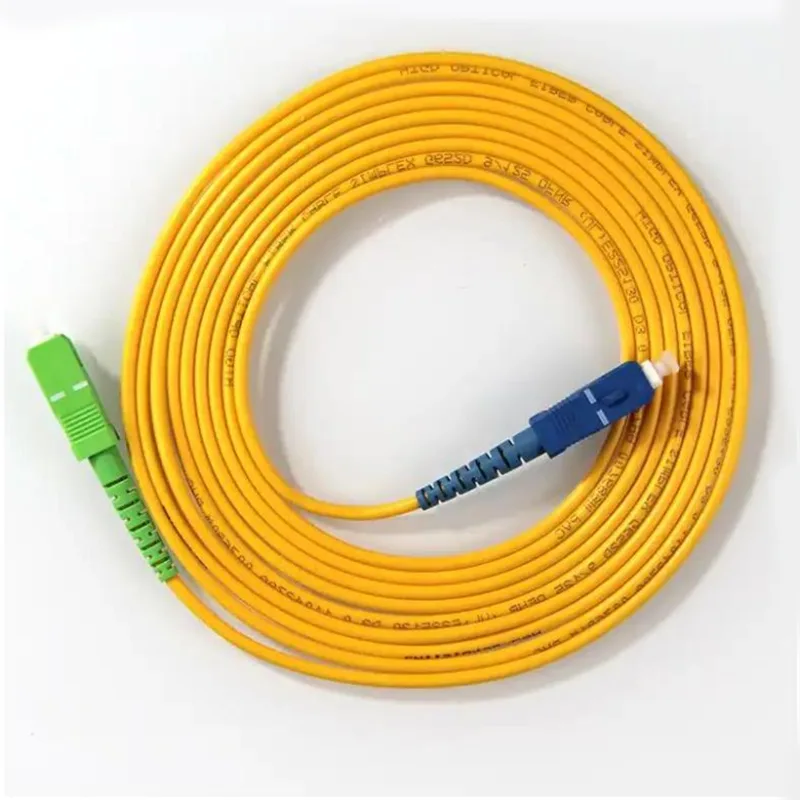

Kabel Bulat 3mm SC/APC- SC/UPC Patch Cords

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Kirim Pitakonan

Deskripsi Produk

The Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords dibangun nggunakake G657A1 single-mode serat, ndhukung aplikasi sing mbutuhake loro resistance bend lan atenuasi sinyal kurang. Kanthi diameter njaba 3.0mm lan jaket LSZH, kabel kasebut cocok kanggo lingkungan njero ruangan ing ngendi safety lan manajemen kabel penting.

Minangka pabrikan lan pemasok China, Orientalfiber njamin saben kabel tembelan pabrik dihentikan lan diuji sadurunge dikirim. Kombinasi konektor SC / APC lan SC / UPC ngidini penyebaran fleksibel ing antarmuka jaringan sing beda-beda, nyuda masalah kompatibilitas nalika instalasi.

Skenario Aplikasi

Sistem kabel pusat data lan sambungan rak-kanggo-rak
Instalasi FTTH (Fiber to the Home).
Ethernet lan transmisi jaringan broadband
Kabel backbone, horizontal, lan riser
Video, data, lan sistem transmisi sinyal swara
Pengujian optik lan sambungan peralatan pangukuran

Fitur inti

Kinerja Konektor Stabil

Konektor SC / APC lan SC / UPC njamin refleksi mburi kurang lan transmisi sinyal stabil
Ferrules Keramik nyedhiyakake keselarasan serat sing akurat
Ndhukung sambungan bola-bali kanthi kinerja sing konsisten

Kinerja Optik sing Dikontrol

Mundhut selipan dikontrol ing ≤0,30 dB
Rugi bali ≥55 dB (APC) lan ≥50 dB (UPC)
Optimized kanggo 1310nm lan 1550nm windows transmisi

Desain Kabel Fleksibel lan Awet

3mm struktur kabel babak kanggo nuntun luwih gampang lan nangani
Serat G657A1 ndhukung kahanan mlengkung sing luwih kenceng
Radius mlengkung minimal ≥20mm kanggo skenario instalasi praktis

Safety lan Compliance

LSZH (Low Smoke Zero Halogen) jaket kanggo syarat safety njero ruangan
Bahan sing cocog karo ROHS
Kisaran suhu operasi saka -25 ℃ nganti + 65 ℃

Spesifikasi Teknis:

Konstruksi	Unit	Katrangan
Mode Serat		Mode tunggal: ITU-T G657A1
Jumlah Serat		Simpleks
Dawane gelombang	nm	1310/1550
Mundhut Selipan	dB	≤0.30
Mbalik Loss	dB	≥55 (APC) ≥50 (UPC)
Dhiameter Serat Tight-Buffer	um	900
Werna Serat Tight-Buffer		Putih
Warna Jaket Kabel		kuning
Bahan Jaket Kabel Kab		LSZH
Diameter Kabel	mm	Φ3.0 ± 0.20
dawa	m	3.0 +0.1/-0
Tipe konektor		SC/APC (Ijo) SC/UPC (Biru)
Polishing endface		APC lan UPC
Bahan Ferrule		Keramik
Koneksi Repeatability		> 800 kaping
Radius lentur minimal	mm	≥20
Serat / kabel retensi ketemu	N	50N±2N ing 5N/s 120s durasi
Suhu operasi	℃	-25 ℃ ~ +65 ℃
Suhu panyimpenan	℃	-25 ℃ ~ +65 ℃

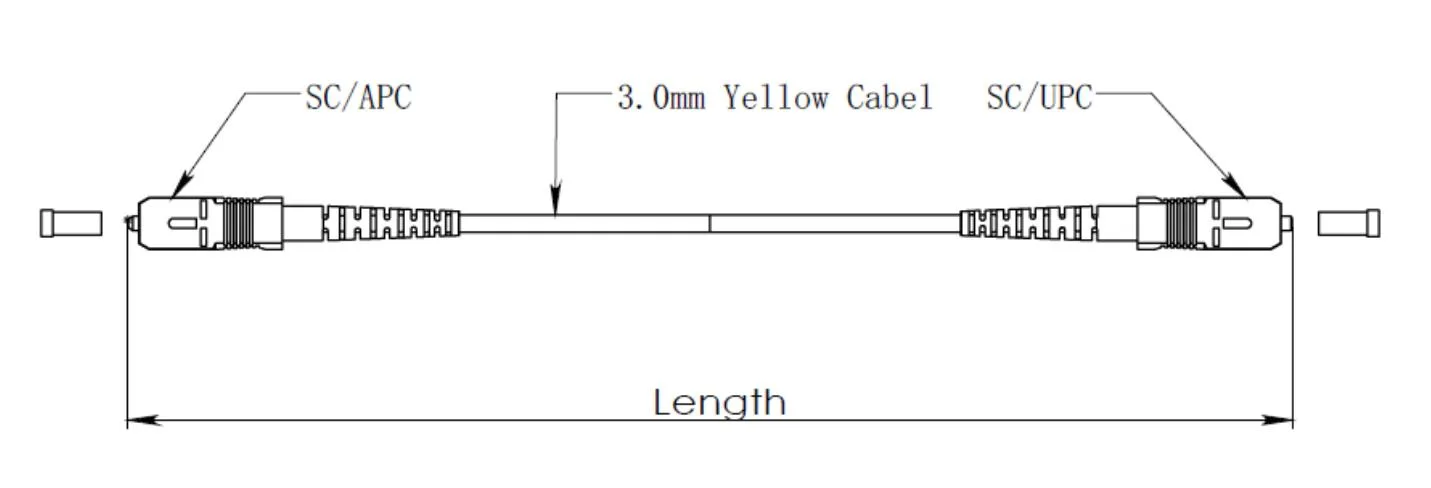

Gambar dimensi:

3mm Round Cable SC/APC- SC/UPC Patch Cords

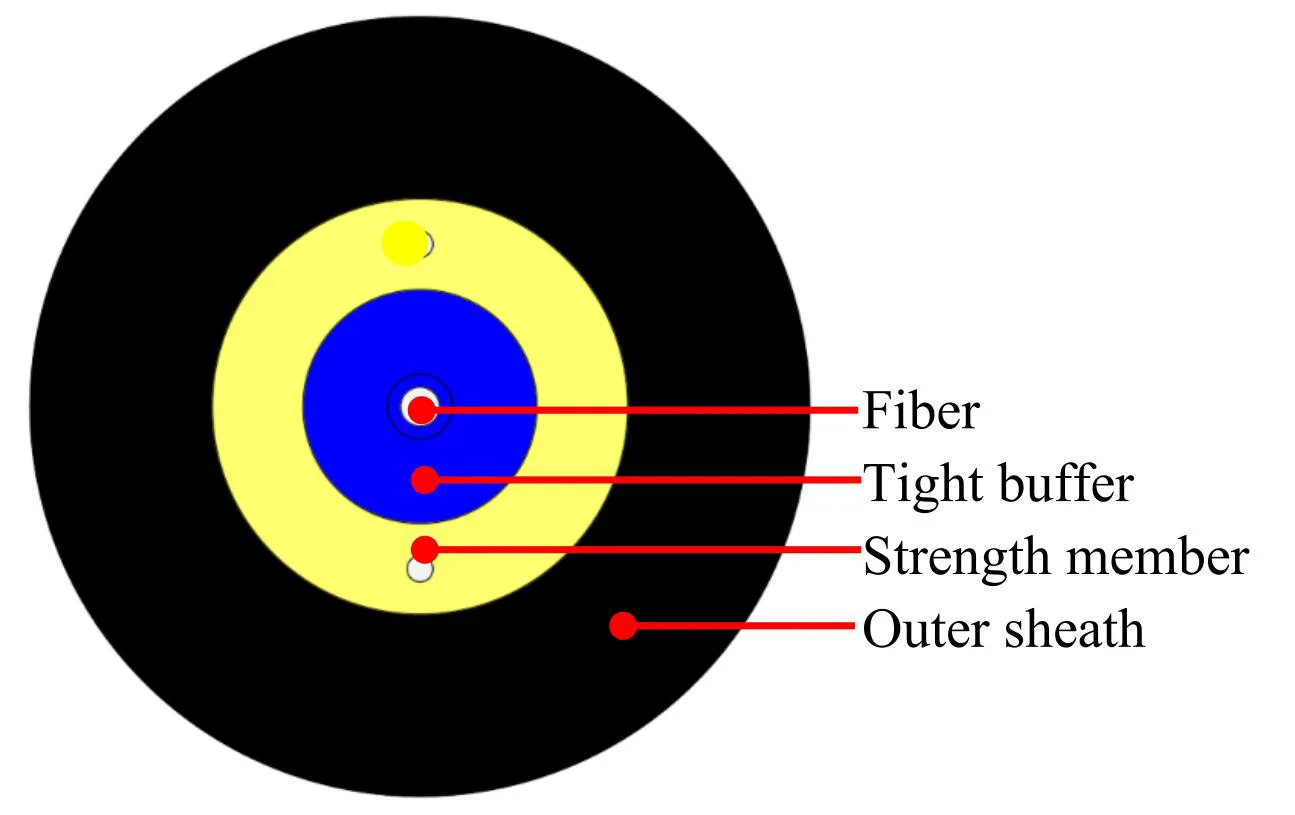

Konstruksi kabel:

3mm Round Cable SC/APC- SC/UPC Patch Cords

barang		Spesifikasi
Serat buffer kenceng	Jumlah serat	1
	Jinis serat	G.657A1
	Warna Serat	Biru
	Bahan	LSZH
	Dhiameter	Φ0.9 ± 0.05mm
	Warna buffer ketat	Putih
Anggota kekuatan	Bahan	Benang poliester
Sarung njaba	Bahan	LSZH
	Dhiameter	Φ3.0 ± 0.2 mm
	Warna Sarung Luar	kuning
Tandha tinta	warna	ireng

Karakteristik serat:

Kabeh karakteristik serat kabel (serat kabel rampung) kudu, paling ora, sesuai karo Rekomendasi ITU-T G.657A1 lan kudu kaya ing ngisor iki.

Item	Spesifikasi
Jinis serat	Mode tunggal
Bahan serat	Doped silika
Koefisien atenuasi @1310 nm @1383nm @1460nm @1550 nm @1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabel cut-off dawane gelombang	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan nol-dispersi	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @1550 nm @1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Diameter lapangan mode @ 1310 nm	8,8 ± 0,4um
kesalahan concentricity inti / Klambi	≤ 0,5 um
Diameter cladding	125,0 ± 0,7 um
Cladding non-circularity	≤5%
Diameter lapisan utama	242 ± 7 um
Concentricity Primary Coating / Coating	≤10 µm
Coating non-circularity	≤0,7%
Atenuasi karo Kabel mlengkung Loss 1 puteran 1 radius 10mm 10 giliran 1 radius 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km

Manufaktur & Kontrol Kualitas

Saben Orientalfiber 3mm Round Cable SC / APC- SC / UPC Patch Cords ngalami 100% testing pabrik, kalebu mundhut selipan lan bali verifikasi mundhut. Minangka pabrik China kanthi proses produksi terstruktur, Orientalfiber fokus ing njaga kualitas sing konsisten ing batch, sing penting kanggo proyek pengadaan lan teknik skala gedhe.

Babagan Kekuatan Manufaktur Orientalfiber

Jiangsu Xuben Photoelectric Technology Co., Ltd minangka perusahaan klompok kanthi papat pabrik, kalebu kabel serat optik njero ruangan, kabel ruangan, komponen optik ODN, lan peralatan jaringan optik. Total area produksi tekan 15.000 meter persegi, kanthi nilai output taunan 20 yuta USD.

Perusahaan kasebut nyedhiyakake solusi jaringan serat optik lengkap kanggo operator telekomunikasi, sistem siaran, lan proyek komunikasi industri. Produk digunakake akeh ing sistem tenaga, transit rel, dalan gedhe, lan jaringan infrastruktur skala gedhe.

Kanthi sistem manajemen kualitas ISO9001 lan sertifikasi kesehatan lan safety pekerjaan ISO45001, perusahaan njaga proses produksi lan kontrol kualitas standar. Kabel Patch 3mm Orientalfiber SC / APC- SC / UPC disedhiyakake kanggo pasar domestik lan internasional, ndhukung macem-macem proyek teknik medium lan gedhe.

FAQ

Apa prabédan antarane konektor SC / APC lan SC / UPC?

konektor SC / APC duwe pasuryan mburi angled (biasane 8 derajat) kang nyuda bayangan bali, nggawe cocok kanggo sistem optik tliti dhuwur. konektor SC / UPC duwe lumahing warata polesan lan umume digunakake ing sambungan jaringan umum.

Apa dawa kabel bisa disesuaikan?

Ya, Kabel Bulat Orientalfiber 3mm SC / APC- SC / UPC Patch Cords ndhukung dawa sing disesuaikan kanggo cocog karo syarat instalasi sing beda.

Apa kabel patch iki cocog kanggo lingkungan njero ruangan?

Ya, materi jaket LSZH ndadekake cocok kanggo panggunaan njero ruangan, utamane ing lingkungan sing mbutuhake safety geni lan emisi asap sing kurang.

Kaping pirang-pirang konektor bisa digunakake maneh?

Konektor ndhukung luwih saka 800 siklus kawin ing kondisi panggunaan normal, njaga kinerja optik stabil.
