Pre-ambungane Cable Distribution Kabel Serat Gfs-008-028C

1. Umum

1.1 Katrangan

Box Distribusi Optik Pre-Connected minangka peralatan simpul FTT sing paling maju, nyedhiyani sambungan cepet lan dipercaya, perlindungan lan manajemen sing apik kanggo jaringan FTTX.

GFS-008-028C

1.2 standar tundhuk

Produksi sing ditawakake dirancang, diprodhuksi lan diuji miturut standar kaya ing ngisor iki:

1.3 Lingkungan Aplikasi

2. Karakteristik

1 .. tutup ngisor lan tutup ndhuwur dipasang dening welding plato panas, sing ora bisa dicopot.

2. Bahan: PP + Gf.

3 .. Bukti kelembapan, anti banyu, bledug-bukti, anti-tuwa.

4 .. Tingkat Perlindhungan nganti IP68.

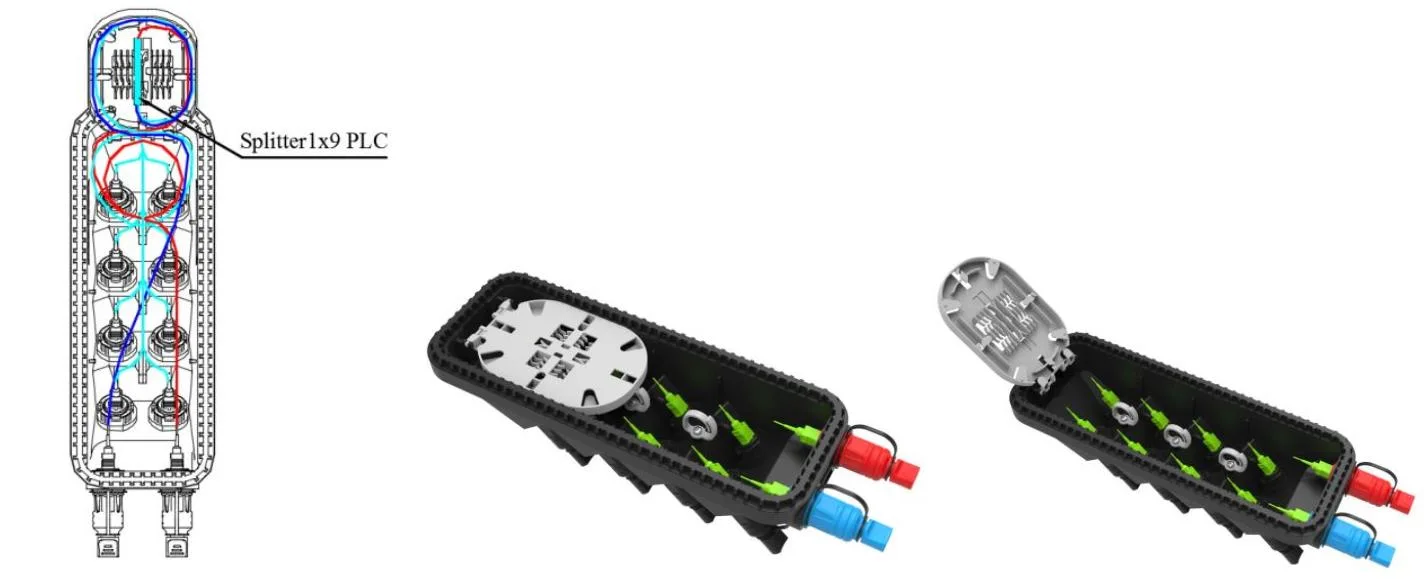

5. Interior dilengkapi 1x2 FBT Splitter + 1x8 PLC Splitter utawa 1x9 PLC Splitter.

6. Cara instalasi: dipasang kutub, dipasangake udara, dipasang tembok.

3. Spesifikasi

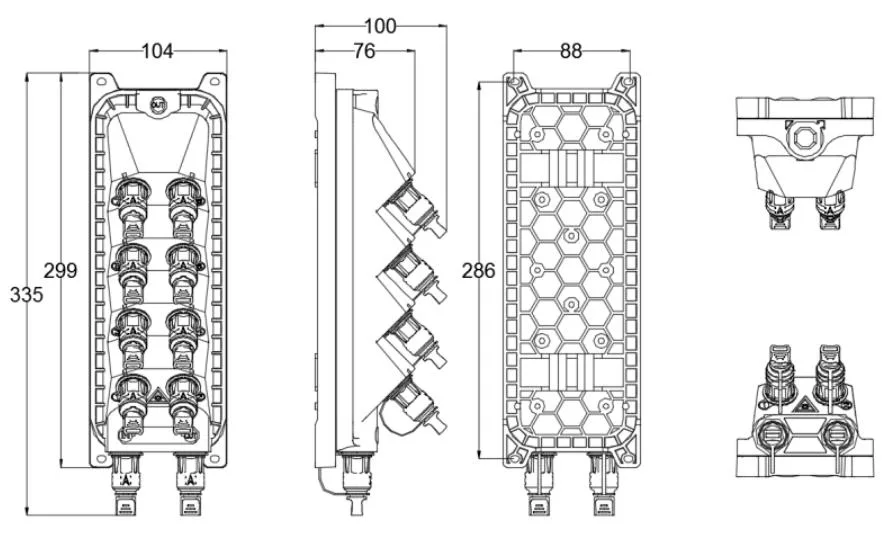

3.1 spesifikasi mekanik

4. Konfigurasi

Paramèter optik utama

Paramèter optik sing ditampilake ing tabel ing ndhuwur minangka nilai standar, lan bisa disesuaikan miturut Syarat.

5 .. gambar produk

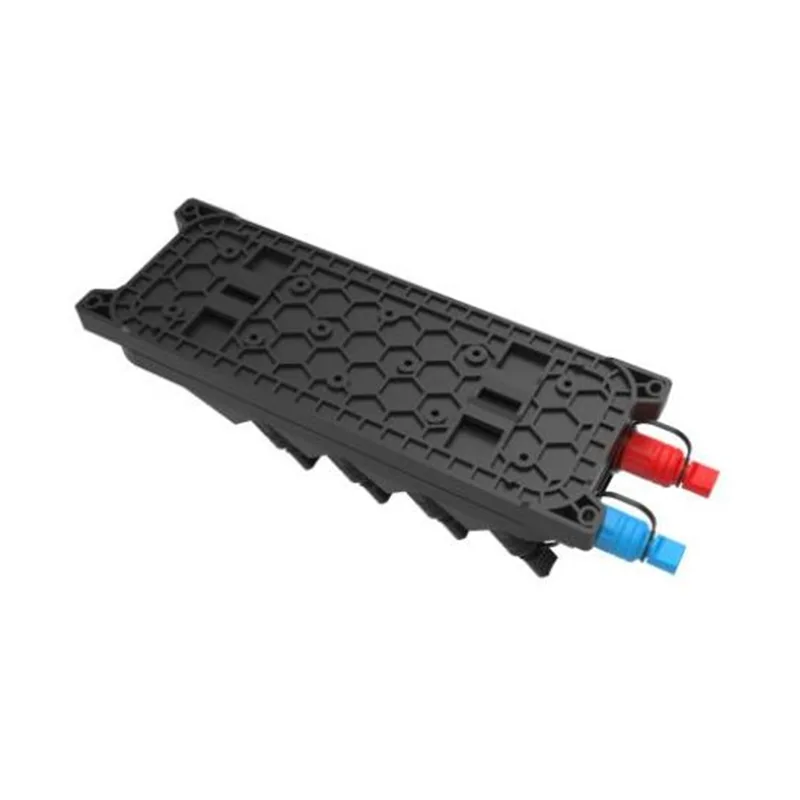

5.1 Kabel kabel Produk:

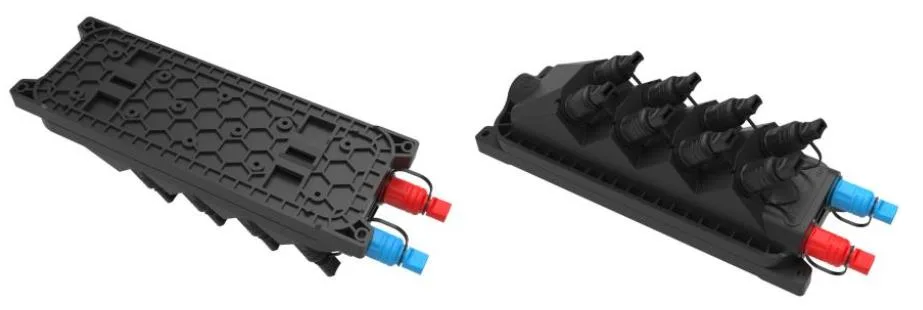

Gambar Produk Gfs-008-028C

6. Karakteritas Lingkungan

Produk iki tundhuk karo arahan perlindungan lingkungan Rah, lan isi timbal, Cadmium, Mercury, kromium hexavalen (pbpa) (PBBRominated (PBBRominated Diphenminated (PBDE) ora ngluwihi watesan kasebut.

7 .. Instalasi

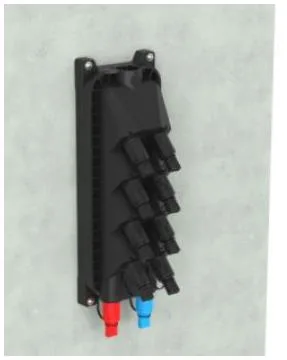

7.1. Instalasi tembok

Drill 4 bolongan ing tembok adhedhasar ukuran ing Tabel 1, Selehake bolt ekspansi φ8 * 40, nyelehake kothak kanggo cocog karo bolongan lan gunakake bolt kanggo ngencengi.

Instalasi dipasang ing tembok

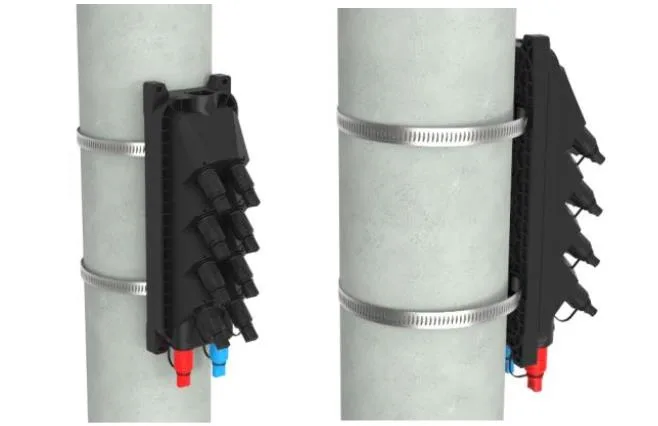

7.2. Instalasi sing dipasang Pole

Ndandani 1 set cincin cagak menyang kutub telekomunikasi

Instalasi Pole dipasang

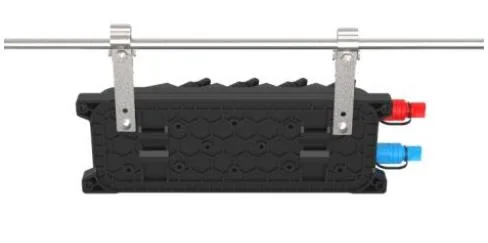

7.3. Struktur overhead

Ikat loro sing wis diinstal ing sasis ing overhead digantung ing kawat, banjur bolted, nyegah kasus kasebut tiba.

Struktur overhead

8. Operasi Konektor

8.1 adaptor sing wis disambungake - a (e)

⚫ Puterake bagean panah konektor serat counclockwise lan njupuk tutup bledug.

⚫ Sisih panah Konektor Serat ing ndhuwur, lebokake konektor serat menyang soket banjur muter panah bagean jam kanthi jam.

8.2 adaptor sing wis disambungake - B (XL)

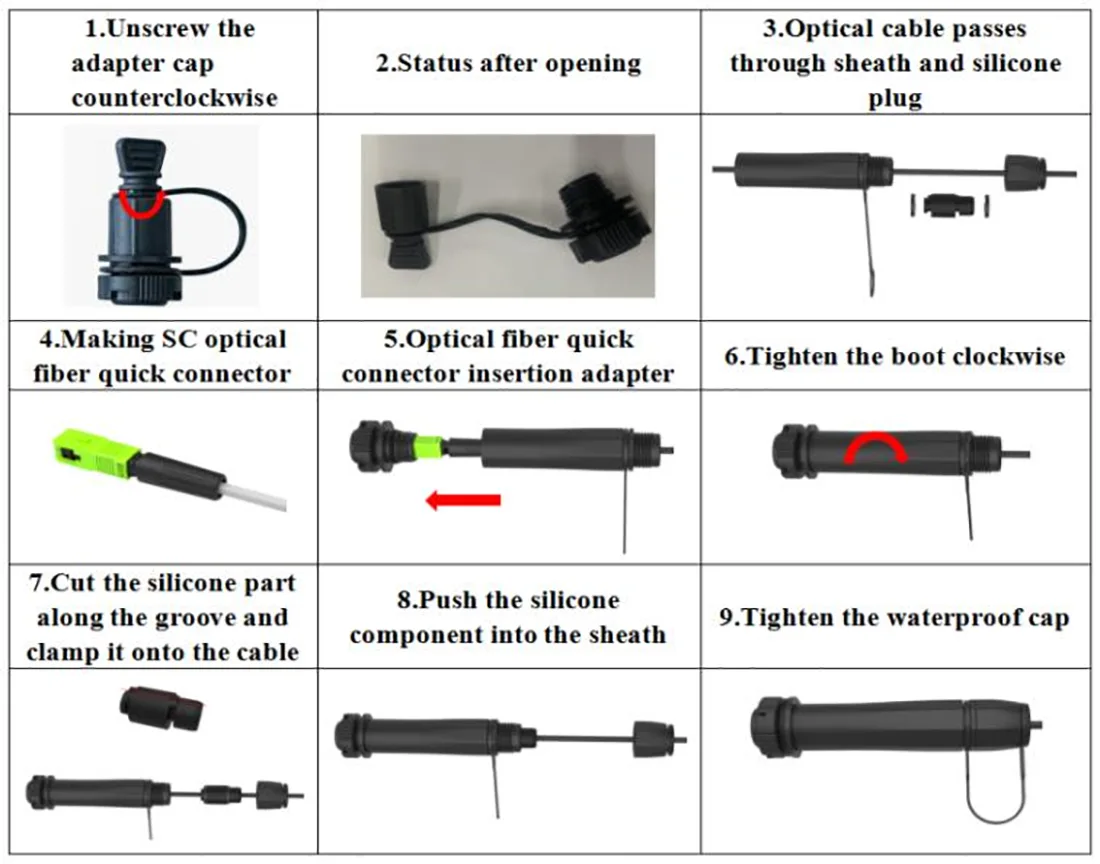

√ Lebokake plug konektor serat serat Scer liwat bagean ngeculke, banjur pasang adaptor;

⚫ Instal xl sadurunge adaptor adaptor ing adaptor nganggo kunci plastik;

√ Pasang plug ing sworo spring ing sarung;

⚫ Clamp kabel bakal diinstal lan garis kasebut bakal cedhak karo plug;

⚫ ngawut tutup kabel clamp kulit kulit ing sarung jarik

8,3 adaptor sing wis disambungake - c

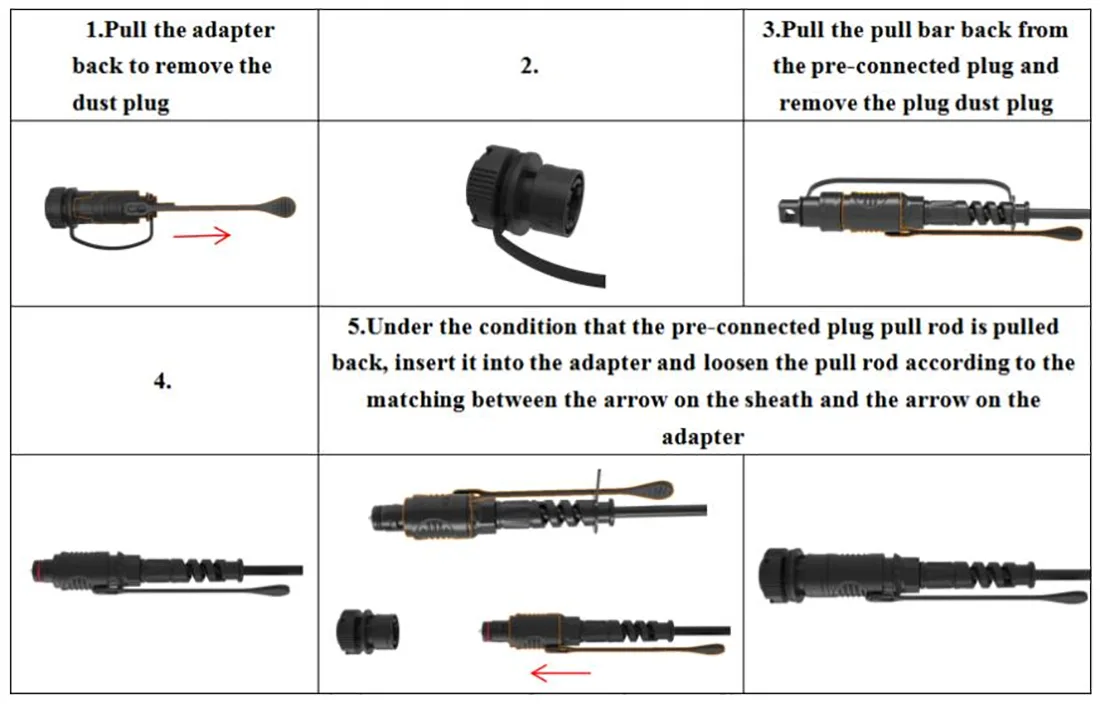

⚫ Tolak cincin geser ing serat optik kanggo plug ing arah panah kanggo mbusak tutup bledug; Pencet tombol kanggo njupuk tutup bledug ing adaptor ing arah panah.

⚫ Nuduhake awak plug sing preformed kanthi adaptor buckle nganti diikat. Sambungake rong bledug ing cara sing padha.

⚫ Prefabricated plug sing wis diinstal nyurung cincin geser kanggo ngeculake buckle, banjur tarik awak utama mundur kanggo misahake.

8.4 adaptor sing wis disambungake - D

⚫ Giliran pluwalan sing wis disambungake anti jam kanthi jam lan bledug sing dipasang ing arah panah.

⚫ Sambungake plug sing disambungake d lan adaptor sing disambungake ing arah panah, lan muter plug clockwise kanggo ndandani.

8.5 adaptor sing wis disambungake - e (a)

⚫ Giliran plug sing wis disambungake anti jam kanthi jam lan bledug sing disambungake ing arah panah

⚫ Sambungake plug sing nyambung lan adaptor sing disambungake lan ing arah panah, lan muter plug clockwise kanggo ndandani.

8.6 Sambungake adaptor -F -f

√ Lebokake plug konektor serat serat Scer liwat bagean ngeculke, banjur pasang adaptor;

⚫ Instal xl sadurunge adaptor adaptor ing adaptor nganggo kunci plastik;

√ Pasang plug ing sworo spring ing sarung;

⚫ Clamp kabel bakal diinstal lan garis kasebut bakal cedhak karo plug;

⚫ Nyawiji tutup kabel clamp kulit kulit ing sarung jarik.

8.7 adaptor sing wis disambungake - g

8,8 adaptor sing wis disambungake - H-1

8.9 adaptor sing wis disambungake - J-1

9. Paket
