Distribusi Kabel Serat Optik Serat Gfs-16QX

1. Umum

1.1 Katrangan

Box Distribusi Optik Pre-Connected minangka peralatan simpul FTT sing paling maju, nyedhiyani sambungan cepet lan dipercaya, perlindungan lan manajemen sing apik kanggo jaringan FTTX.

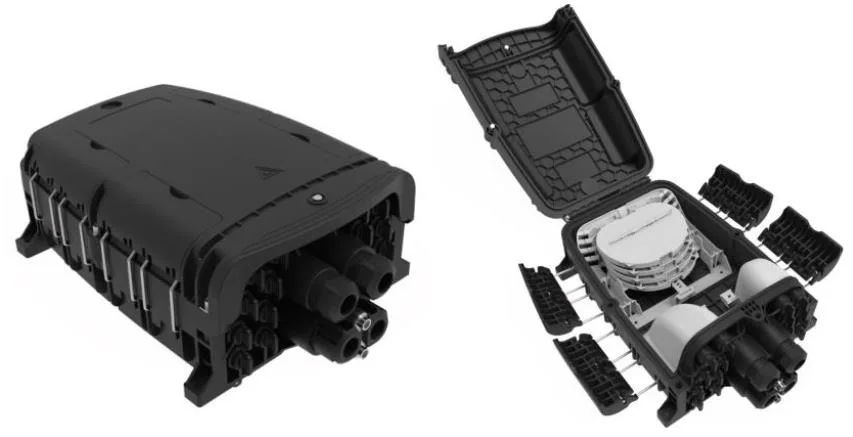

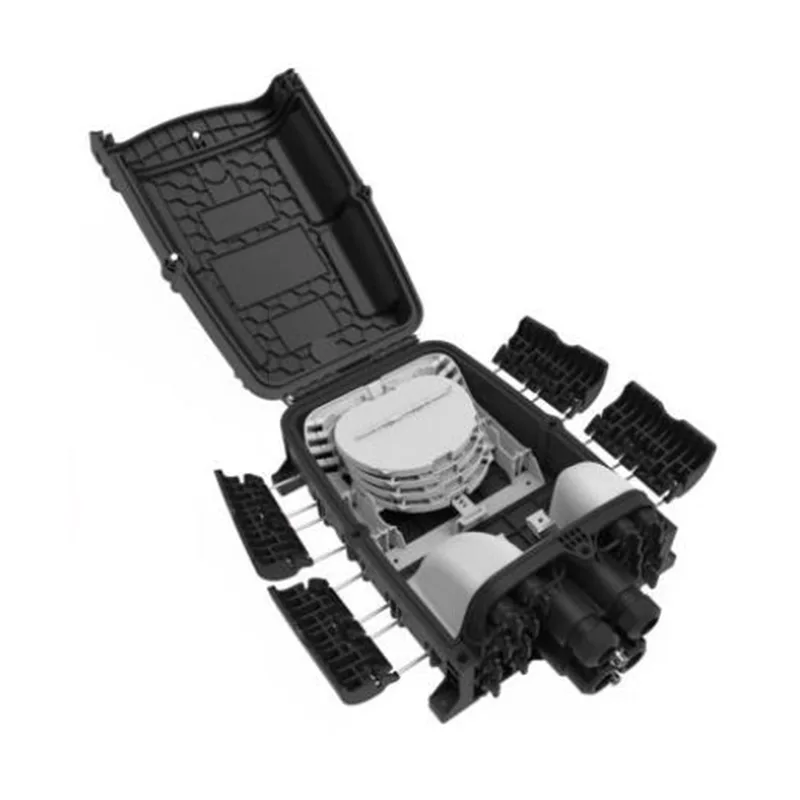

Penampilan GFS-16QX

1.2 standar tundhuk

Produksi sing ditawakake dirancang, diprodhuksi lan diuji miturut standar kaya ing ngisor iki:

1.3 Lingkungan Aplikasi

2. Karakteristik

1. Desain Struktur Lanjut, Operasi Gampang lan Rute sing cukup.

2. Bahan: PP + Gf.

3 .. Bukti kelembapan, anti banyu, bledug-bukti, anti-tuwa.

4 .. Tingkat Perlindhungan nganti IP68.

5 .. 1 Kabel kabel optik oval, 2 entri kabel optik cabang lan adaptor sing disambungake 16.

6. 2 jinis splice opsional.

7. Cara instalasi: dipasang pole, dipasangake udara, dipasang tembok.

3. Spesifikasi

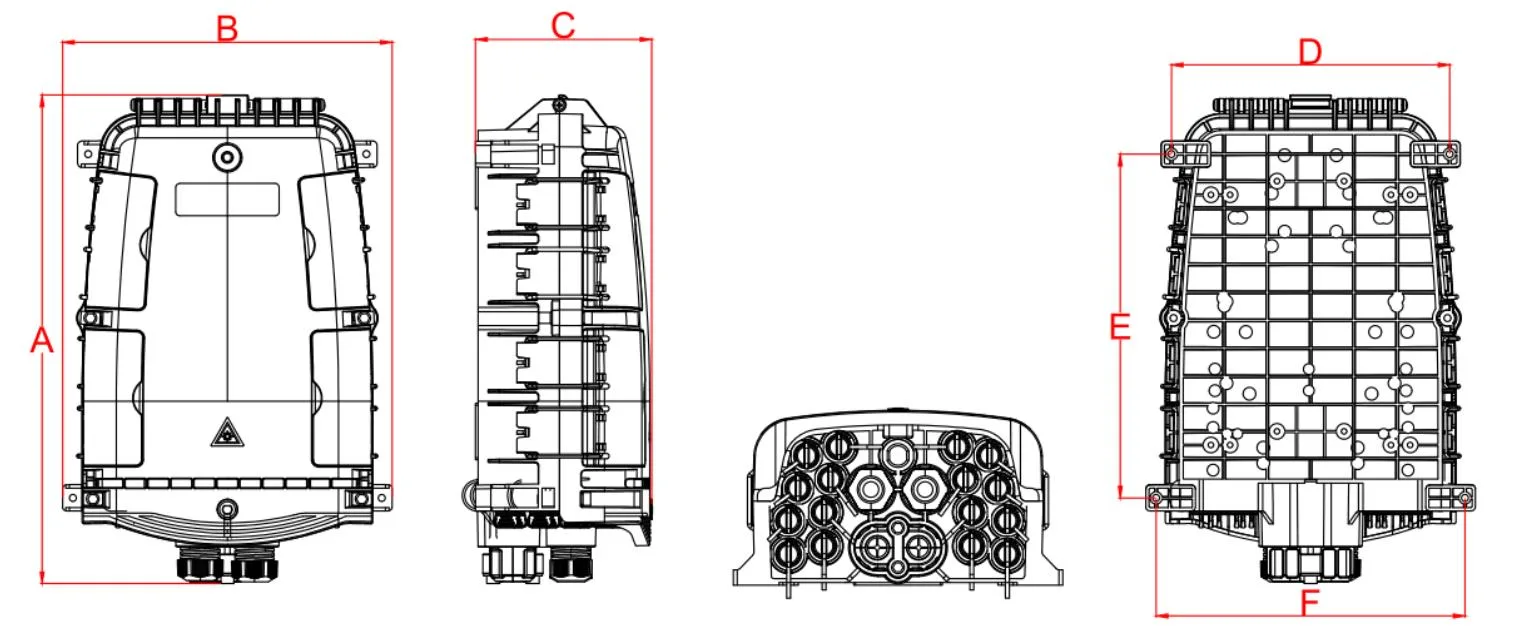

3.1 spesifikasi mekanik

4. Konfigurasi

4.1 paramèter optik utama

Parameter optik sing ditampilake ing tabel ing ndhuwur minangka nilai standar, lan bisa disesuaikan miturut syarat.

5 .. gambar produk

5.1 Kabel kabel Produk:

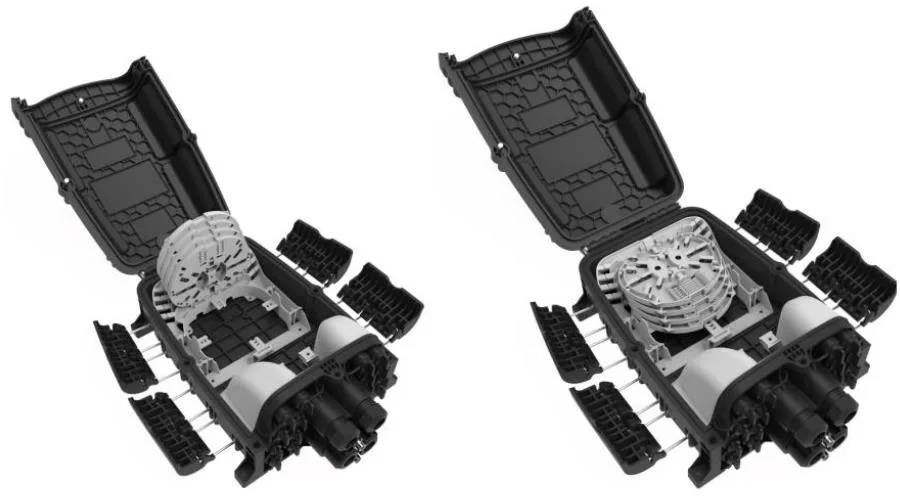

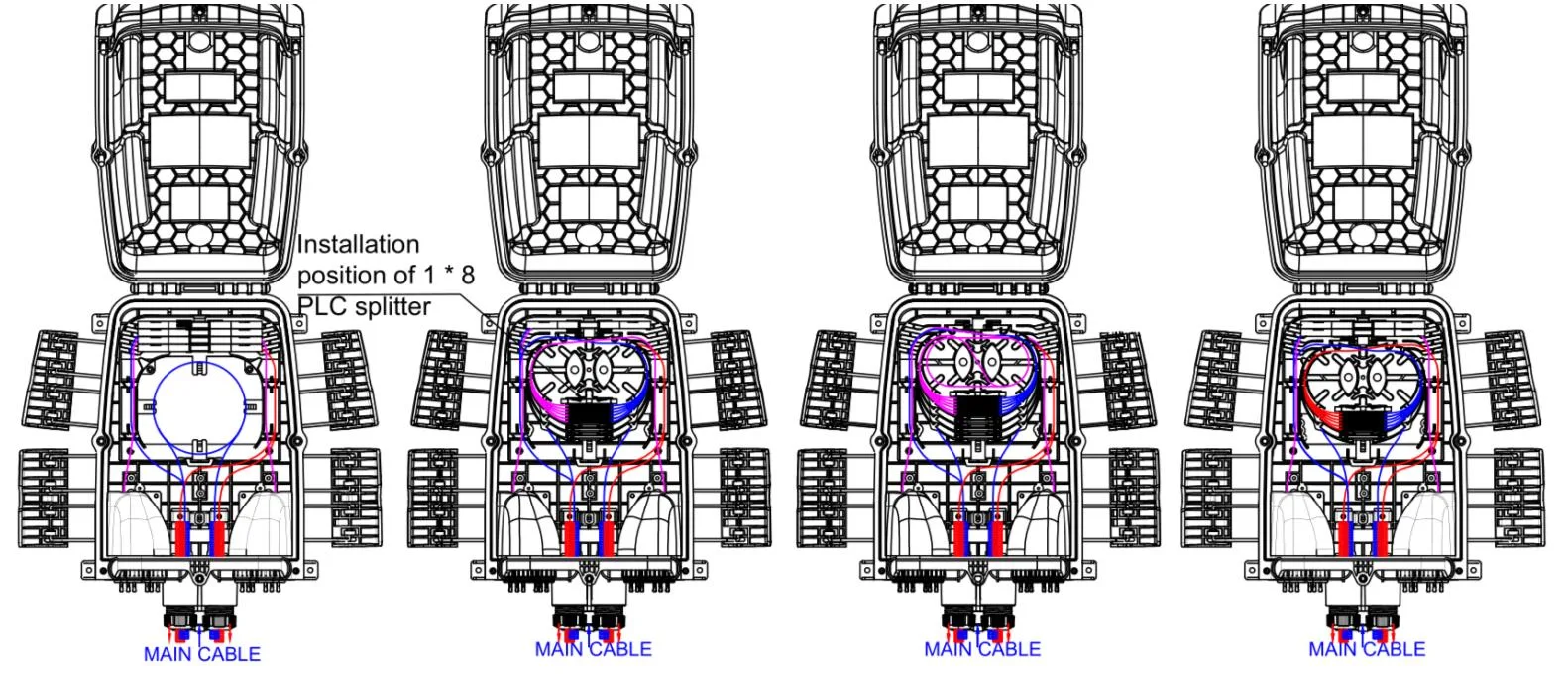

Diagram rute GFS-16QX

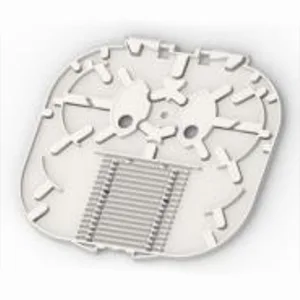

5.2 Tray Penyambungan

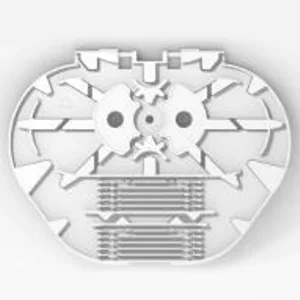

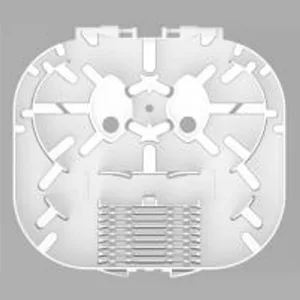

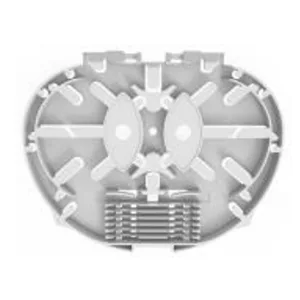

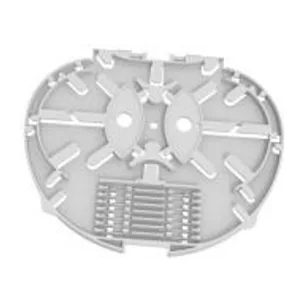

Item	Penyambungan tray a	Penyambungan tray b	Tray splitter a-1	Penyambungan tray c
Ukuran (H * w * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8	136 * 104 * 4
Bobote net (kg)	0.021	0.015	0.021	0.018
Gambar
Werna	Ral7035	Ral7035	Ral7035	Ral7035
Bahan	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Kapasitas penyambungan tray (CORES)	12 (2 lapisan saka lemak pelindung panas)	8 (1 Lapisan Lengan Perlindungan Panas sing Sempet)	6  (2 lapisan saka lemak pelindung panas)	12 (1 Lapisan Lengan Perlindungan Panas sing Sempet)
Kapasitas splitter saka tray (PC)	1  (Plc 1x2, 1x4, 1x8, 0.9mm Serat, 60x7x4mm)	/	1  (Plc 1x16, 0.9mm Serat, 60x12x4mm)	/
Maksimal (PC)	4	8	4	8
Default (PC)	2	/	/	2
Cathetan: 1. Dalan ing ndhuwur bisa dicampur miturut syarat. 2. Aturan konfigurasi: 1A = 2B = 2c = 1d = 1e = 2f 3 .. Jinis cakram serat saya terus-terusan

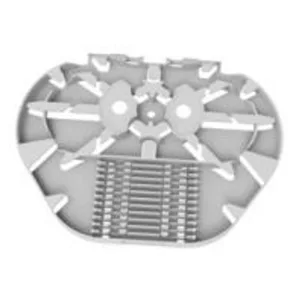

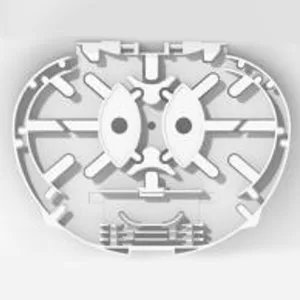

Item	Penyambungan tray d	Penyambungan tray e	Penyambungan E-1	Penyambungan tray f
Dimensi (h * W * D, MM)	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8	135 * 125 * 4
Bobote net (kg)	0.024	0.033	0.033	0.021
Gambar
Werna	Ral7035	Ral7035	Ral7035	Ral7035
Bahan	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Kapasitas penyambungan tray (CORES)	24 (2 lapisan saka lebur proteksi panas)	24 (2 lapisan saka lebur proteksi panas)	18 (2 lapisan saka lebur proteksi panas)	16 (1 Lapisan Lengan Perlindungan Panas sing Sempet)
Kapasitas splitter saka tray (PC)	/	1 (Plc 1x2, 1x4, 1x8, 0.9mm Serat, 60x7x4mm)	1 (Plc 1x16, 0.9mm Serat, 60x12x4mm)	/
Maksimal (PC)	4	4	4	8
Default (PC)	/	/	/	/
Cathetan: 1. Dalan ing ndhuwur bisa dicampur miturut syarat. 4. Aturan konfigurasi: 1A = 2B = 2c = 1d = 1e = 2f 3. jinis cakram serat saya terus-terusan

5.3 Aksesoris

Ora.	Jeneng Part	Gambar referensi	Unit	Jumlahe	Komentar
1	PanggunaMuan	/	PCS	1	Ing
2	Laporan Tes Splitter	/	PCS	1	Ing

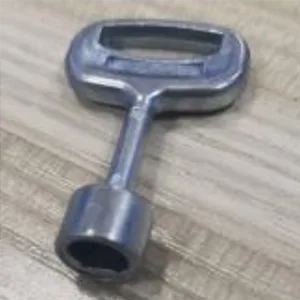

3	Kunci		PCS	1	"D" ketik

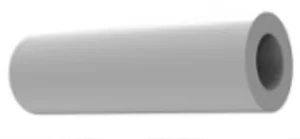

4	Lengan Perlindhungan Proteksi Panas		PCS	16	L = 45mm, Opsional minangka panjaluk pelanggan

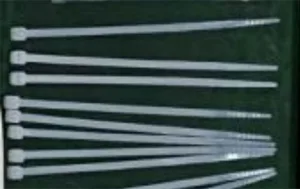

5	TIE TIE NYLON		PCS	10	3x100mm

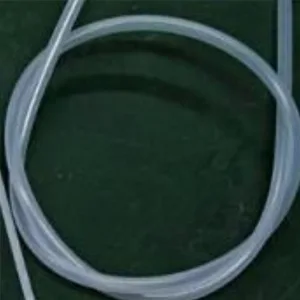

6	Tabung perlindungan serat		PCS	1	Od5Mm X 50cm

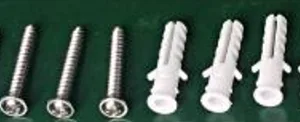

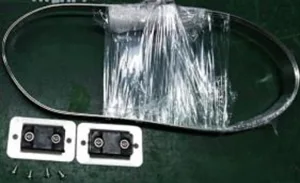

7	Kit dipasang tembok		Setel	1	Opsional minangka panjaluk pelanggan. Plug plast plastik sing ditambahi φ7.5x40mm, Skrips mandiri phillips dhewe m5x40mm.

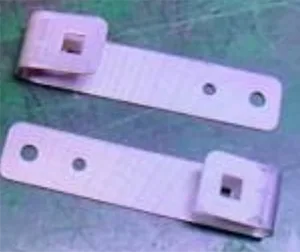

8	Hoop		PCS	2	ᴓ13-19mm
9	Plug selang optik		PCS	2

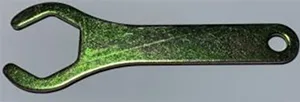

10	Brach kabel nyolong nut wrench		PCS	1

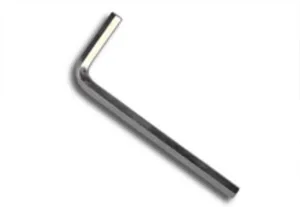

11	M6 Allen Key		PCS	1	M6

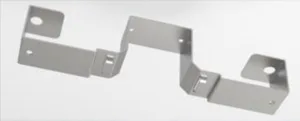

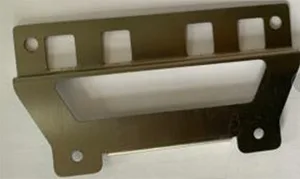

12	Kit dipasang pole-a		Setel	1	Opsional minangka panjaluk pelanggan
13	Kit dipasang pole-b		Setel	1	Opsional minangka panjaluk pelanggan
14	Kit udara sing dipasang		Setel	1	Opsional minangka panjaluk pelanggan
15	Tray panyimpenan kabel nyelehake		PCS	2	Opsional minangka panjaluk pelanggan

6. Karakteritas Lingkungan

Produk iki tundhuk karo arahan perlindungan lingkungan Rah, lan isi timbal, Cadmium, Mercury, Chromium hexavalen (PBBRominated (PBBRominated Diphenminated (PBDE) ora ngluwihi watesan kasebut.

7 .. Instalasi

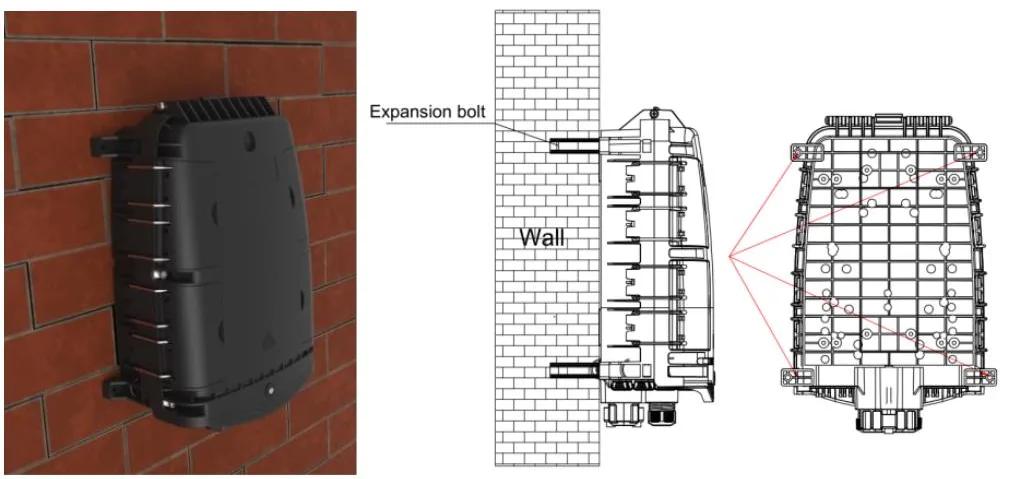

7.1. Instalasi tembok

Drill 4 bolongan ing tembok miturut dimensi ing Tabel 3.1, nyelehake ekspansi plug 3,5 * 40, nyelehake kothak kanggo cocog karo bolongan lan gunakake ngawut-awut kanthi cepet.

Instalasi dipasang ing tembok

7.2. Instalasi sing dipasang Pole

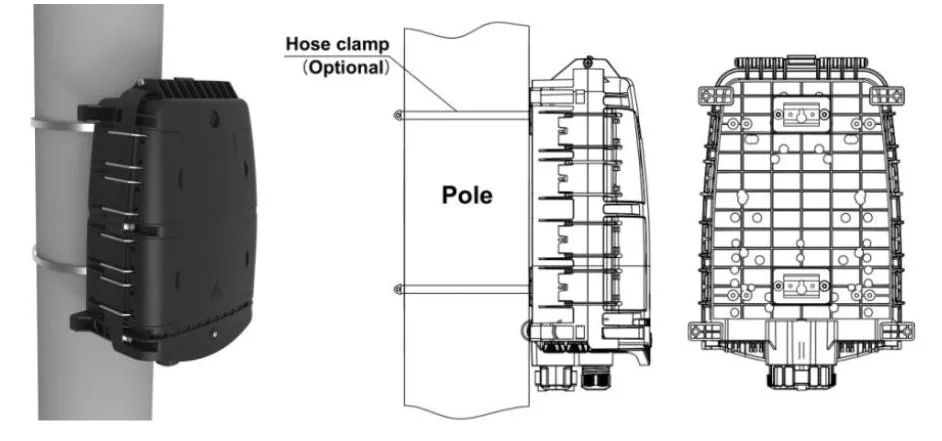

Pass dering hoop liwat slot piring mburi lan ndandani kutub telekomunikasi

Instalasi Pole dipasang

7.3 Struktur Overhead

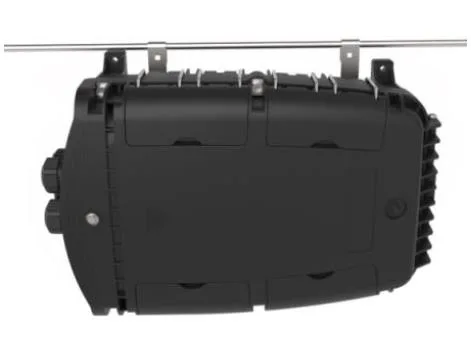

Ikat loro sing wis diinstal ing sasis ing overhead digantung ing kawat, banjur bolted, nyegah kasus kasebut tiba.

Struktur overhead

8. Operasi Konektor

8.1 adaptor sing wis disambungake - a (e)

⚫ Puterake bagean panah konektor serat counclockwise lan njupuk tutup bledug.

⚫ Sisih panah Konektor Serat ing ndhuwur, lebokake konektor serat menyang soket banjur muter panah bagean jam kanthi jam.

8.2 adaptor sing wis disambungake - B (XL)

√ Lebokake plug konektor serat serat Scer liwat bagean ngeculke, banjur pasang adaptor;

⚫ Instal xl sadurunge adaptor adaptor ing adaptor nganggo kunci plastik;

√ Pasang plug ing sworo spring ing sarung;

⚫ Clamp kabel bakal diinstal lan garis kasebut bakal cedhak karo plug;

⚫ ngawut tutup kabel clamp kulit kulit ing sarung jarik

8,3 adaptor sing wis disambungake - c

⚫ Tolak cincin geser ing serat optik kanggo plug ing arah panah kanggo mbusak tutup bledug; Pencet tombol kanggo njupuk tutup bledug ing adaptor ing arah panah.

⚫ Nuduhake awak plug sing preformed kanthi adaptor buckle nganti diikat. Sambungake rong bledug ing cara sing padha.

⚫ Prefabricated plug sing wis diinstal nyurung cincin geser kanggo ngeculake buckle, banjur tarik awak utama mundur kanggo misahake.

8.4 adaptor sing wis disambungake - D

⚫ Giliran pluwalan sing wis disambungake anti jam kanthi jam lan bledug sing dipasang ing arah panah.

⚫ Sambungake plug sing disambungake d lan adaptor sing disambungake ing arah panah, lan muter plug clockwise kanggo ndandani.

8.5 adaptor sing wis disambungake - e (a)

⚫ Giliran plug sing wis disambungake anti jam kanthi jam lan bledug sing disambungake ing arah panah

⚫ Sambungake plug sing nyambung lan adaptor sing disambungake lan ing arah panah, lan muter plug clockwise kanggo ndandani.

8,6 adaptor sing wis disambungake - SC

√ Lebokake plug konektor serat serat Scer liwat bagean ngeculke, banjur pasang adaptor;

⚫ Instal xl sadurunge adaptor adaptor ing adaptor nganggo kunci plastik;

√ Pasang plug ing sworo spring ing sarung;

⚫ Clamp kabel bakal diinstal lan garis kasebut bakal cedhak karo plug;

⚫ Nyawiji tutup kabel clamp kulit kulit ing sarung jarik.

8.7 adaptor sing wis disambungake - g

9. Paket

1pc ing kantong gelembung, 400 * 480mm;

1pc ing karton cilik, 385 * 260 * bobote, bobot reged yaiku 3.5kg;

8PCS ing karton corrugated, 540 * 405 * 640 mm, bobot reged yaiku 29kg.
