Pre-Kontraktor Kabel Serat Optik Optik Optic Optic

1. Umum

1.1 Katrangan

Box Distribusi Optik Pre-Konektor minangka peralatan simpul FTT sing paling maju, nyedhiyani sambungan cepet lan dipercaya, perlindungan lan manajemen sing apik kanggo FTTX Jaringan.

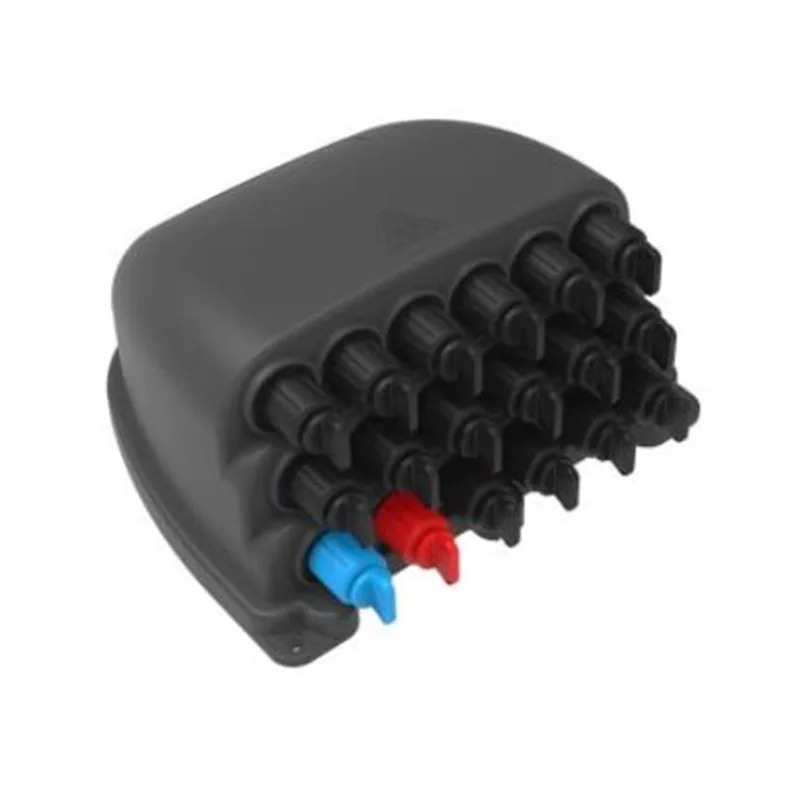

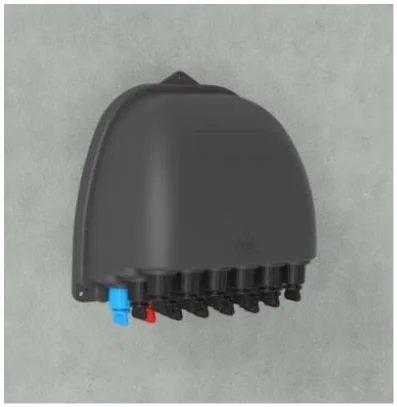

Penampilan GFS-18BYK

1.2 standar tundhuk

Produksi sing ditawakake dirancang, diprodhuksi lan diuji miturut standar kaya ing ngisor iki:

1.3 Lingkungan Aplikasi

2. Karakteristik

1 .. cangkang ngisor lan tutup ndhuwur dipasang karo ngawut-awut, bisa dicopot.

2. Bahan: PP.

3 .. Bukti kelembapan, anti banyu, bledug-bukti, anti-tuwa.

4 .. Tingkat Perlindhungan nganti IP68.

5. Interior dilengkapi 1x2 FBT Splitter + 1x16 PLC splitter.

6. Cara instalasi: dipasang kutub, dipasangake udara, dipasang tembok.

3. Spesifikasi

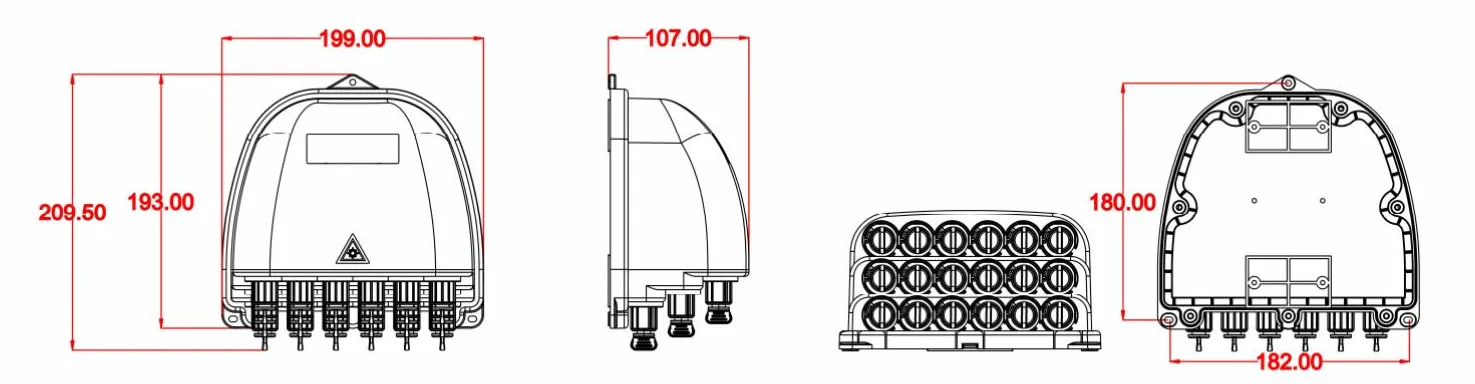

3.1 spesifikasi mekanik

3.2 Spesifikasi Optik

Parameter optik sing ditampilake ing tabel ing ndhuwur minangka nilai standar, lan bisa disesuaikan miturut syarat.

4 .. gambar produk

4.1 Kabel kabel Produk:

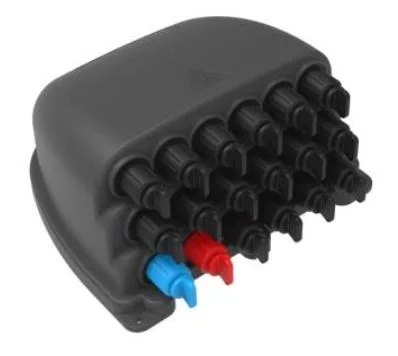

GFS-18BYK (1 * 2FBT + 1 * 16 PLC Splitter Cara Kabel)

4.2 Konfigurasi

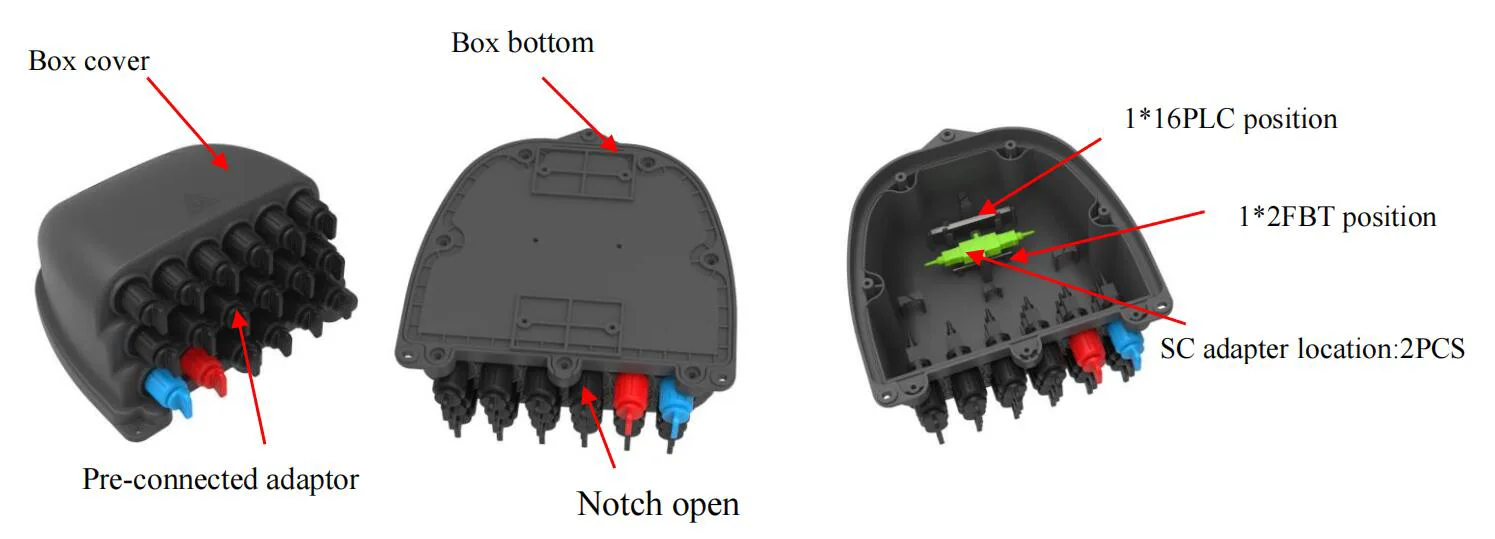

4.2.1 bagean utama

4.2.2 Aksesoris

Ora.	Jeneng Part	Gambar referensi	Unit	Jumlahe	Komentar
1	PanggunaMuan	/	PCS	1	Ing
2	Laporan Tes Splitter	/	PCS	1	Ing
3	Kit dipasang tembok		Setel	1	Opsional minangka panjaluk pelanggan
4	Kit dipasang pole		Setel	1	Opsional minangka panjaluk pelanggan
5	Kit udara sing dipasang		Setel	1	Opsional minangka panjaluk pelanggan

5. Karakteritas Lingkungan

Produk iki tundhuk karo arahan perlindungan lingkungan Rah, lan isi timbal, Cadmium, Mercury, kromium hexavalen (pbpa) (PBBRominated (PBBRominated Diphenminated (PBDE) ora ngluwihi watesan kasebut.

6. Instalasi

6.1. Instalasi tembok

Drill 3 bolongan ing tembok miturut dimensi, nyelehake plug ekspansi φ7.5 * 40, nyelehake kothak kanggo cocog karo bolongan lan gunakake ngawut-awut supaya bisa diikat.

Instalasi dipasang ing tembok

6.2. Instalasi sing dipasang Pole

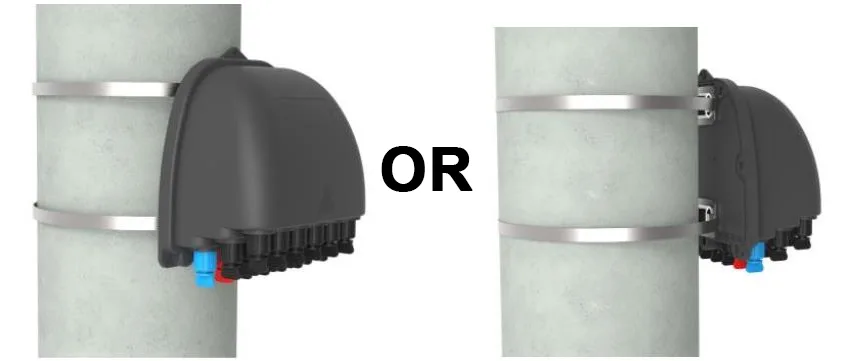

Pass dering hoop liwat slot piring mburi lan ndandani kutub telekomunikasi

Instalasi Pole dipasang

6.3 Struktur overhead

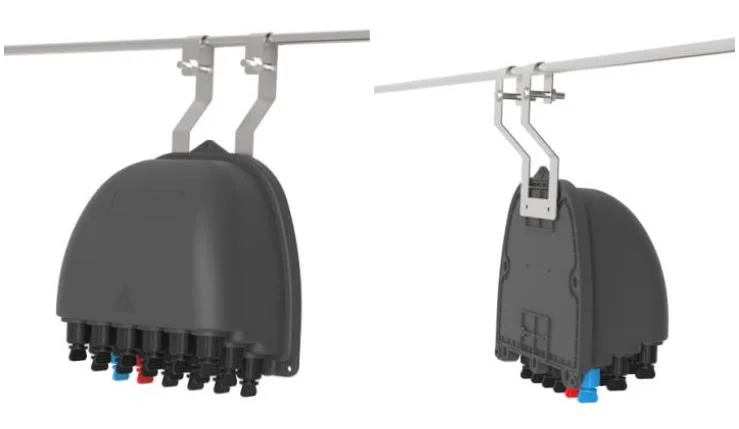

Ikat loro sing wis diinstal ing sasis ing overhead digantung ing kawat, banjur bolong, nyegah kasus kasebut tiba. (Pic 6)

Instalasi sing dipasang Pole

7. Operasi Konektor

7.1 adaptor sing wis disambungake 7.1 - a (e)

⚫ Puterake bagean panah konektor serat counclockwise lan njupuk tutup bledug.

⚫ Sisih panah Konektor Serat ing ndhuwur, lebokake konektor serat menyang soket banjur muter panah bagean jam kanthi jam.

7.2 adaptor sing wis disambungake - B (XL)

√ Lebokake plug konektor serat serat Scer liwat bagean ngeculke, banjur pasang adaptor;

⚫ Instal xl sadurunge adaptor adaptor ing adaptor nganggo kunci plastik;

√ Pasang plug ing sworo spring ing sarung;

⚫ Clamp kabel bakal diinstal lan garis kasebut bakal cedhak karo plug;

⚫ ngawut tutup kabel clamp kulit kulit ing sarung jarik

7.3 adaptor sing wis disambungake - c

⚫ Tolak cincin geser ing serat optik kanggo plug ing arah panah kanggo mbusak tutup bledug; Pencet tombol kanggo njupuk tutup bledug ing adaptor ing arah panah.

⚫ Nuduhake awak plug sing preformed kanthi adaptor buckle nganti diikat. Sambungake rong bledug ing cara sing padha.

⚫ Prefabricated plug sing wis diinstal nyurung cincin geser kanggo ngeculake buckle, banjur tarik awak utama mundur kanggo misahake.

7.4 adaptor sing wis disambungake - D

⚫ Giliran pluwalan sing wis disambungake anti jam kanthi jam lan bledug sing dipasang ing arah panah.

⚫ Sambungake plug sing disambungake d lan adaptor sing disambungake ing arah panah, lan muter plug clockwise kanggo ndandani.

7.5 adaptor sing wis disambungake - e (a)

⚫ Giliran plug sing wis disambungake anti jam kanthi jam lan bledug sing disambungake ing arah panah

⚫ Sambungake plug sing nyambung lan adaptor sing disambungake lan ing arah panah, lan muter plug clockwise kanggo ndandani.

7.6 adaptor sing wis disambungake - SC

√ Lebokake plug konektor serat serat Scer liwat bagean ngeculke, banjur pasang adaptor;

⚫ Instal xl sadurunge adaptor adaptor ing adaptor nganggo kunci plastik;

√ Pasang plug ing sworo spring ing sarung;

⚫ Clamp kabel bakal diinstal lan garis kasebut bakal cedhak karo plug;

⚫ Nyawiji tutup kabel clamp kulit kulit ing sarung jarik.
