Kabel Gulung Serat Optik Bunder sing wis rampung

Kabel gulung serat optik babak sing wis diakhiri nyedhiyakake solusi sambungan sing kuat lan disegel kanggo Fiber to the Home (FTTH) liwat sistem sambungan sing cepet lan tepat, nyuda wektu instalasi, kesalahan teknis lan pangopènan. Kajaba iku, njamin linuwih lan daya tahan jaringan.

Kirim Pitakonan

Deskripsi Produk

Kategori Produk: Solusi Konektivitas Fiber to the Home (FTTH).
Fungsi Utama: Kabel gulung plug-and-play kanthi cepet kanthi mandap SC / APC sing dikuatake.
Kepatuhan: Methuk standar IEC 61754-4 kanggo kinerja antarmuka optik.

Orientalfiber nyedhiyakake Kabel Drop Fiber Optic Round Pre-Terminated minangka solusi kinerja dhuwur kanggo panyebaran serat omah lan komersial. Dirancang dening Jiangsu Xuben Photoelectric Technology Co., Ltd, kabel iki nggabungake proteksi mekanik sing kuat kanthi konektor sing dirancang kanthi presisi kanggo njamin transmisi sinyal sing stabil ing kahanan lingkungan sing beda-beda.

Definisi Produk & Lingkup Fungsional

Kabel Drop Fiber Optic Round Pre-Terminated yaiku perakitan optik khusus sing kasusun saka pabrik kabel 5mm sing dhuwur-tensile sing diakhiri karo konektor SC / APC sing dikuatake. Ora kaya kabel sing diakhiri lapangan standar, solusi sing wis disambungake iki ngilangi kabutuhan splicing ing situs ing mburi pelanggan, nggunakake ferrule zirkonium sing bermutu kanggo njaga mundhut sisipan sing kurang lan mundhut bali sing dhuwur ing umur jaringan.

Kaluwihan Inti & Keunggulan Teknis

1. Precision Engineering

Kabel Drop Fiber Optic Round Pre-Terminated dilengkapi konektor SC / APC sing dikuatake ing Sisih A, njamin sambungan sing disegel lan tahan cuaca. Panggunaan ferrules zirkonium njamin keselarasan stabil, nyuda risiko degradasi sinyal amarga fluktuasi suhu utawa getaran mekanik.

2. Meningkat kekiatan

Dibangun kanggo umur dawa, konstruksi kabel kalebu:

HDPE / LSZH Outer Jacket: Nyedhiyani resistance kanggo radiation UV lan kaku lingkungan.

Komponen pamblokiran banyu: Fiberglass terintegrasi lan benang aramid nyegah kelembapan mlebu.

G657A1 / A2 Serat: Nawakake kinerja bend-insensitive unggul, kritis kanggo nuntun ketat ing lingkungan FTTH kutha.

3. Efficiency Penyebaran Optimized

Kanthi nggunakake Kabel Drop Fiber Optic Round Pre-Terminated, operator telekomunikasi bisa nyuda wektu instalasi kanthi signifikan. "Open end" ing Sisih B ngidini gampang narik liwat saluran sadurunge mandap final ing titik distribusi.

Bidang Aplikasi

Fleksibilitas Kabel Gulung Serat Optik Bunder Pre-Terminated ndadekake cocog kanggo macem-macem sektor sing dikarepake:

Telekomunikasi: Sambungan FTTH mil pungkasan kanggo panyedhiya layanan internet omah.

Broadcasting: Transmisi sinyal kanggo jaringan radio lan televisi.

Infrastruktur Industri: Sambungan ngarep kanggo jaringan cerdas, transit rel, lan sistem pemantauan dalan.

Jaringan Area Lokal (LAN): Transmisi data kanthi kacepetan dhuwur kanggo kompleks kampus utawa kantor.

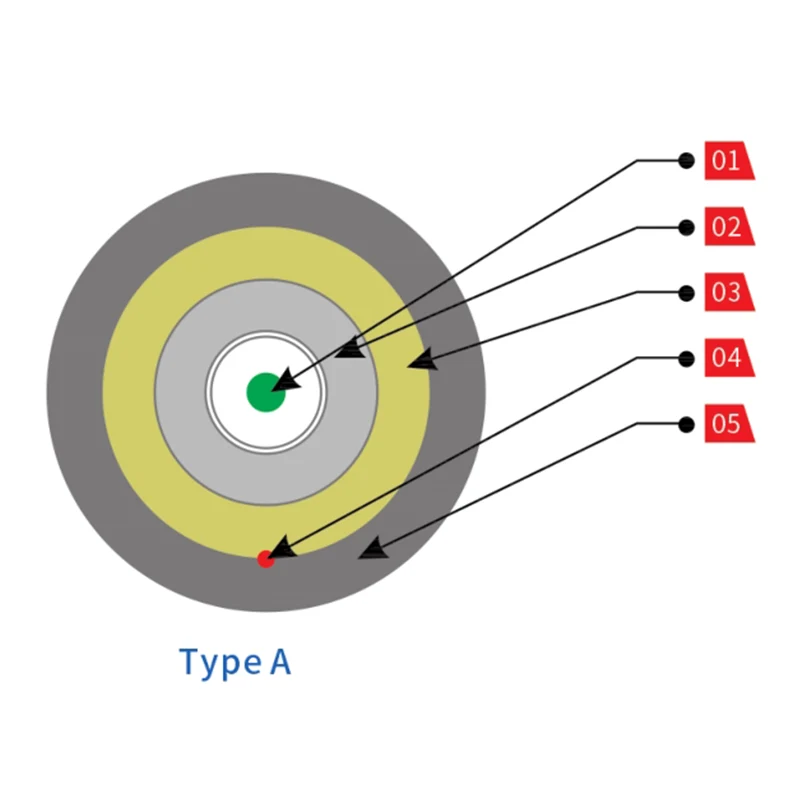

Gambar Struktur

900μm buffer

tabung PBT

Penyangga serat kaca lan serat aramid sing ngalangi banyu

Ripcord

Jaket LSZH Kab

Pre-terminated Round Fiber Optic Drop Cable

Tipe A

900μm buffer

Sarung batin

Penyangga serat kaca lan serat aramid sing ngalangi banyu

Anggota kekuatan

Ripcord

Sarung njaba

Garis Warna Biru

Pre-Terminated Round Fiber Optic Drop Cable

Tipe B

Detail Konektor

Model: Tipe E

Werna: ireng

Bahan: PC + ABS

Konektor: SC/APC

Kabel sing ditrapake: kabel drop 5mm

Karakteristik

Desain modular, gampang kanggo nggedhekake

Bisa dianggo lan dipasang ing njaba

Tingkat pangayoman: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Spesifikasi Optik

Parameter	Nilai
Tipe Konektor	Tipe E
Loss Insertion Konektor (dB)	IL: ≤0.3dB Maks. 0,3dB + 0,4dB/km * L(km) @ 1310nm Maks. 0,3dB + 0,35dB/km * L(km) @ 1550nm miturut IEC 61300-3-4 Metode B
Rugi Konektor (dB)	RL: ≥55dB Min. 60dB @ 1310&1550nm Miturut IEC 61300-3-6
Panjang kabel (m)	50, 100, 150, 200, 250, lsp
Derajat Pangreksan	IP 68

Majelis Kabel

Mundhut Selipan: Maks. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Maks. 0,3dB + 0,21dB/km * L(km) @ 1550nm

Miturut IEC 61300-3-4 Metode B

Rugi bali: Min. 60 dB @ 1310&1550nm

Miturut IEC 61300-3-6

Spesifikasi Mekanik

Item	Metode testing	Syarat
Kekuwatan Tensile	IEC 60794-1-E1 (1000N/1 jam)	Elongation Serat ≤0.40% Elongation Sisa ≤ 0,05% Ganti Atenuasi≤ 0,1 dB @1550nm
Flattening	IEC 60794-1-E3 (1000 N/100mm ing 15 menit)	Ganti Atenuasi ≤ 0,1 dB @1550nm
Dampak	IEC 60794-1-2-E4 (Dampak 5N.m lan D=300mm)	Ganti Atenuasi ≤ 0,1 dB @1550nm
Torsi	IEC 60794-1-2-E7 (25N beban lan 10 siklus)	Pangowahan atenuasi ≤ 0,1 dB @1550nm
Mlengkung	IEC 60794-1-2-E6 (D=100mm lan beban 55N, 25 siklus)	Pangowahan atenuasi ≤ 0,1 dB @1550nm
Range Suhu	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Pangowahan atenuasi ≤ 0,2 dB @1550nm
Penetrasi banyu	IEC 60794-1-2-F5A (dawa 3m, dhuwure 1m, 24 jam)	Mungkasi bocor banyu
Sheath Shrinkage	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4小时）	≤ 5,0%
RoHs (2011/65/EU)	tundhuk
