● Desain struktur maju, gampang operasi lan rute sing cukup.
● Material: pp.
● Bukti Isor, anti banyu, bledug, anti-tuwa.
● Tingkat pangayoman nganti IP68.
● 1 Kabel Optik Oval Optical Entri, 2 Entri Kabel Optik Cabang lan 8 Adaptor Sambungake.
● Macem-macem jinis tray splice kasedhiya.
● Cara instalasi: dipasang pole, dipasangake udara, dipasang tembok.

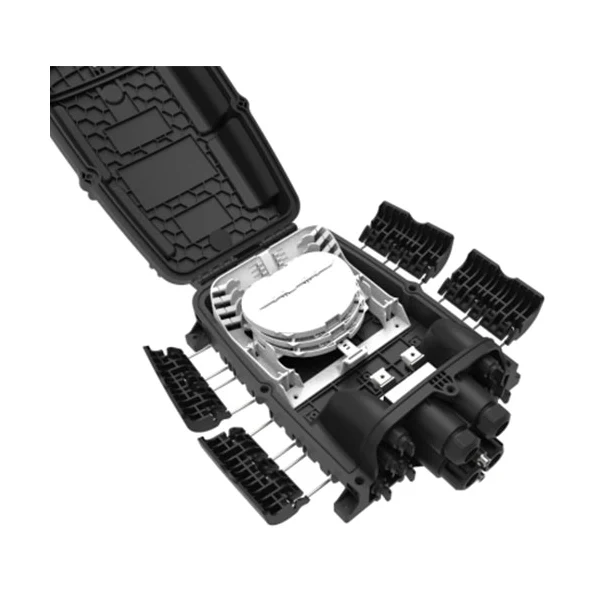

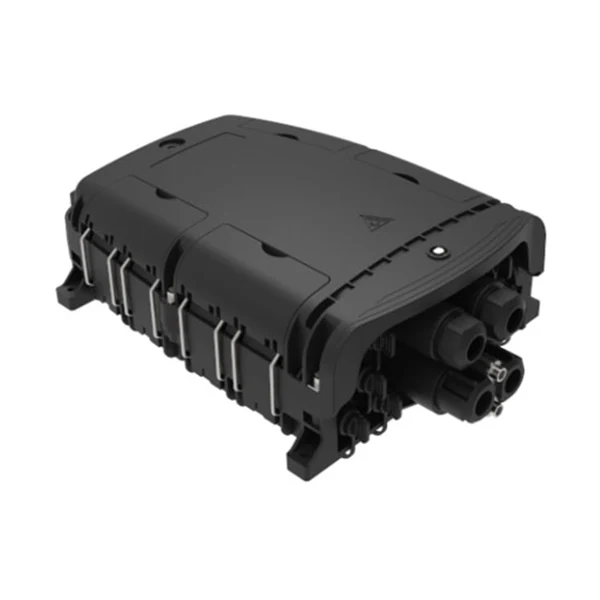

Box distribusi kabel optik anti banyu optik sing paling convertik minangka peralatan simpul distribusi FTT sing paling maju, nyedhiyakake sambungan cepet lan dipercaya, perlindungan lan manajemen sing apik kanggo jaringan FTTX.
Produk kasebut dirancang, diprodhuksi lan diuji miturut standar kaya ing ngisor iki:
|
Sing-t g.652 |
Karakteristik optik mode siji serat |
|
IEC 60794-1-1 |
Kabel Serat Optik-Bagean 1-1: Generik Spesifikasi-jenderal |
|
IEC 60794-1-2 |
Kabel Serat Optik-Bagean 1-2: Generic Khusus spesifikasi kabel optik dhasar |
|
Model: XB-8QX |
Spesifikasi |
Komentar |
|

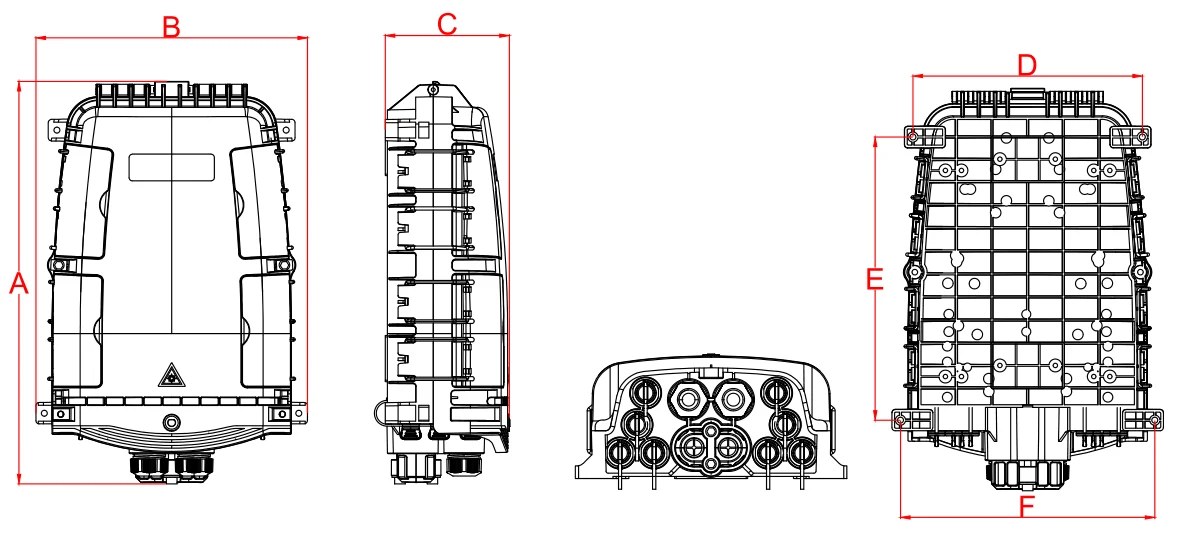

Eksternal dimensi (mm) |
378 * 255 * 116 (A * B * c) |
|
|
Instalasi Posisi bolongan (mm) |
215 * 266 * 239 (d * e * f) |
|
|
Werna |
Ireng |
Disesuaikan |
|
Ukuran lan kuantitas bolongan kabel optik |
1 Kabel Kabel Optik Oval, 2 Cabang Entri Kabel Optik lan Penyambungan sing Disambungake 8 |
|
|
Fusion Kapasitas (Max) |
48 |
Tray a, 12x4 = 48, 2 lapisan saka Tukang lengan perlindungan splice panas. |
|
96 |
Tray c, 12x8 = 96, 1 lapisan Tukang lengan perlindungan splice panas. |
|
|
96 |
Tray d, tray e, 24x4 = 96, 2 lapisan saka Tukang lengan perlindungan splice panas. |
|
|
128 |
Tray f, 16x8 = 128, 1 lapisan Tukang lengan perlindungan splice panas. |
|
|
136 |
Max = 1E + 7F = 24 + 7 * 16 = 136 |
|
|
Mikro Plc splitter |
1x2 |
Ukuran splitter: 60x7x4mm. Bisa diinstal ing jinis lan ngetik e Tray Penyambungan, 1 pc saben tray penyambungan. |
|
1x4 |
||
|
1x8 |
||
|
1 * 16 |
Ukuran splitter: 60x12x4mm. Bisa diinstal ing jinis A-1, lan ketik e-1 Tray Penyambungan, 1 pc saben tray penyambungan. |
|
|
Serat diameter kabel saka uncut pass liwat port (mm) |
Φ18 |
* Cathetan: wenehi jinis lan diameteripun Kabel optik nalika tuku, cocog karo plug panyegelan sing cocog kanggo njamin kinerja panyusun. |
|
Serat Dimensi kabel saka port kabel cabang cabang (MM) |
Φ18 |
|
|
IP Tingkat Perlindhungan |
IP68 |
|
|
Flammability |
HB (konvensional) |
bisa disesuaikan miturut Syarat |
|
Netral Tes semprotan uyah (nss) |
48 h |
