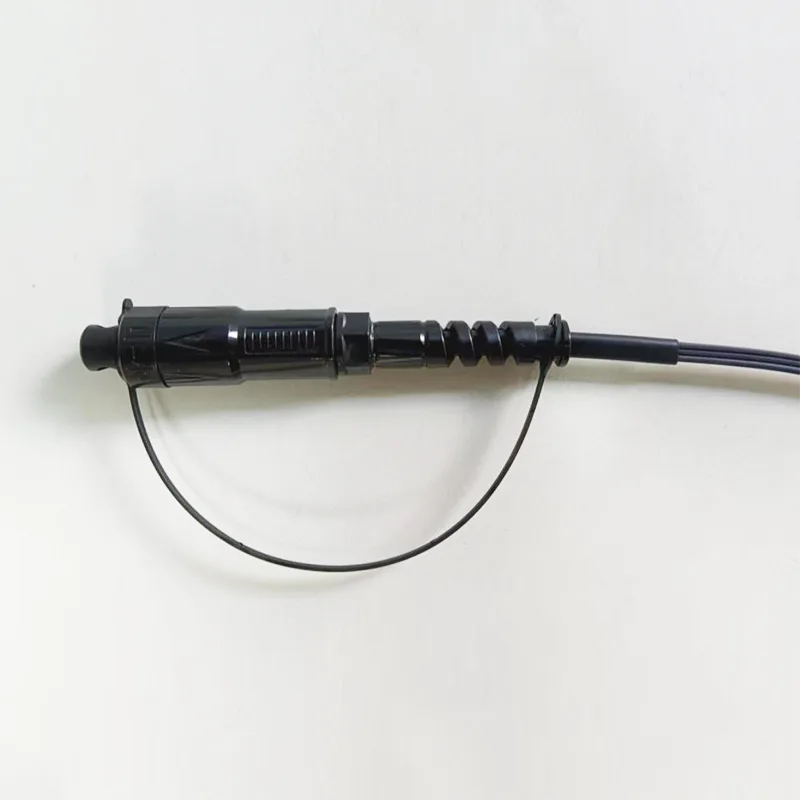

Cable Waterproof Tempat 5x2mm

Aplikasi:● Sistem FTTX / FTTH● Aplikasi Aplikasi Ethernet● Link CATV● Distribusi sinyal optik● jaringan optik pasif (PON)● Backbone, horisontal lan riser aplikasi● kothak terminal sing disigar● Wilayah njaba; Lingkungan HarshFitur:● Ilu sisipan sing kurang, kerugian bali dhuwur.● apik kanggo mbaleni......

Kirim Pitakonan

Deskripsi Produk

Aplikasi:

● Sistem FTTX / FTTH

● Aplikasi Aplikasi Ethernet

● Link CATV

● Distribusi sinyal optik

● jaringan optik pasif (PON)

● Backbone, horisontal lan riser aplikasi

● kothak terminal sing disigar

● Wilayah njaba; Lingkungan Harsh

Fitur:

● Ilu sisipan sing kurang, kerugian bali dhuwur.

● apik kanggo mbaleni lan ijol-ijolan.

● 100% sisipan, ilang bali, rai mburi lan.

● Inspeksi gangguan.

● Tahan mekanik sing apik banget.

● Benteng karo Telcordia Gr-326-inti.

● Mesthekake kinerja lan linuwih sing dhuwur ing manajemen optik cabling.

● Instalasi cepet lan gampang lan gampang.

● Penanganan sing gampang, ora perlu kanggo alat khusus.

● IP68 anti banyu.

Spesifikasi teknis:

Konstruksi	Unit	Deskripsi
Count regiber		Simplex
Gelombang	nm	1310/1550
Rugi sisipan	db	≤0.30
Wangsul	db	≥ 60
Tipe sambungan		SC / APC
Ferrule		Keramik
Siklus sambungan		500
Jaket kabel warna		Ireng
Diameteripun kabel njaba	mm	(5.2x2.0) * ± 0.2mm (3.0x2.0) * ± 0.2mm (tanpa utusan)
Mode serat		Mode Tunggal: G657A2
Jaket kabel		Lszh
Bobot kabel	Kg / km	20 ± 3
Isi nyithak		Disesuaikan
Dawane	m	100 utawa disesuaikan (Toleransi: ± 0.5m)
Tipe Konektor		Input: Accord h optic sc / apc
Tipe Konektor		Output: Tanpa Konektor
Traksi (AXIAL ing antarane kabel lan konektor)	N	100
Kelas anti banyu		IP68
Suhu operasi	℃	-20 ° C ~ + 65 ℃
Suhu panyimpenan	℃	-20 ° C ~ + 65 ℃

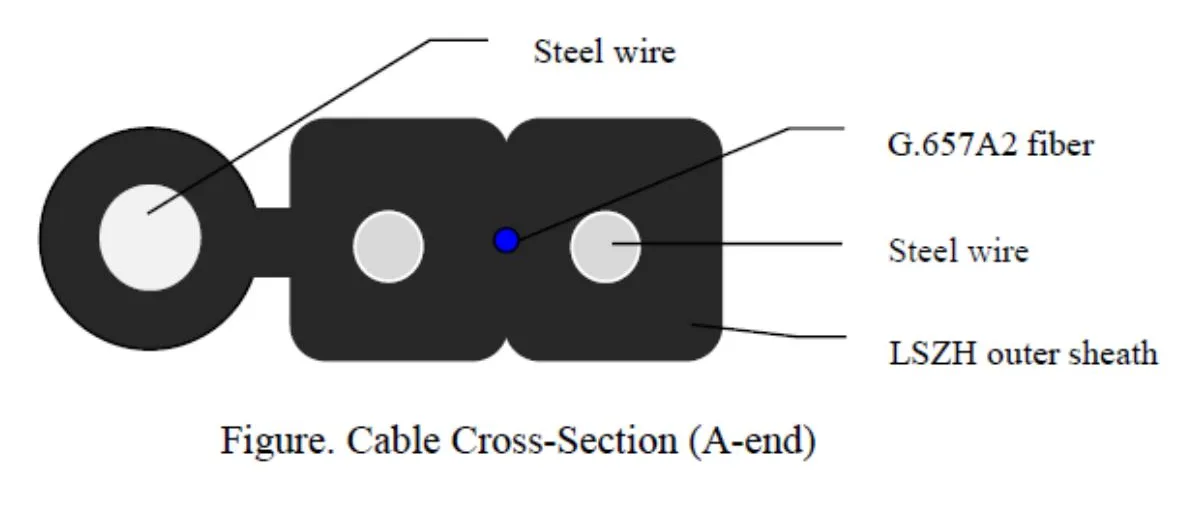

Struktur kabel:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Serat optik	Ketik	G-657 A2.
	Jaringan	1
	Werna	Biru
Sarung njaba	Dimensi	(5.2x2.0) * ± 0.2mm (3.0x2.0) * ± 0.2mm (tanpa utusan)
	Bahan	Lszh
	Werna	Ireng
Anggota Kekuwatan Baja	Materia	Kawat baja
Anggota Kekuwatan Baja	Diameteripun	0,45mm
Anggota Kekuwatan Dhiri Baja	Materia	Kawat baja
Anggota Kekuwatan Dhiri Baja	Diameteripun	1.2 mm
Bobot		20 ± 3 kg / km
Tile (n)		Jangka panjang: 300n Jangka pendek: 600 n
Tresna		1000n / 10cm
Min. Bending radius		15XD (statis); 30XD (dinamis)
Range Suhu		-20 ° C nganti + 65 ° C

Karakteristik serat:

Kabeh ciri serat kabel (serat kabel rampung) bakal, paling ora, sesuai karo G.657a T T.657a2 lan bakal melu kaya ing ngisor iki.

Parameter		Spesifikasi
Koefision Attenuation	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.22 DB / KM ≤ 0.24 DB / KM
Attenuation (sawise kabel)	@ 1310nm	≤0.40db / km
	@ 1550nm	≤0.30db / km
Kesatuan Attenuasi ing 1310nm		≤0.05db
Kesataman Attenuasi ing 1550nm		≤0.05db
Gelombang potongan kabel (λcC)		≤ 1260 nm
Gelombang gelombang nol-penyebaran		1300 ~ 1324 NM
Lereng nol-layang		≤ 0.092 PS / (NM ^ 2.km)
Nilai penyebaran sing mutlak ing 1288nm ~ 1339NM		≤3.5ps / (km · km)
Nilai penyebaran sing abuh ing 1271nm ~ 1360nm		≤5.3ps / (km · km)
Panyebaran ing 1550nm		≤18PS / (NM · km)
Panyebaran ing 1625NM		≤23PS / (NM · km)
Diameter kolom mode (mfd) ing 1310nm		8.60 ± 0.4mm
Diameter kolom mode (mfd) ing 1550nm		9.4-10.4mm
Penyebaran mode polarisasi (PMD) Serat		≤015s / km^1/2
Penyebaran mode polarisasi (PMD) kabel		≤0.200PS / km^1/2
Koefisien PMD	M	20 kabel
	Q	0,01%
	PMDQ	≤0.20ps / km^1/2
Karakteristik Geometris
Diameter cladding		125 ± 0,8mm
Cladding non-circularity		≤1.0%
Kesalahan inti / Cladding Concentricity		≤0.8mm
Diameter serat kanthi lapisan (ora bisa diilangi)		245 ± 10μm
Diameter serat kanthi lapisan (warna)		250 ± 10μm
Kesalahan Cladding / Pelapisan Concentricity		≤12.0mm
Tes Tesensi		100kpsi utawa 0.69GPA
Ngilangi lapisan (n)		1.0 ~ 9.0
Karakter Mekanikal
Mundhak macroBend ing 1550nm	R = 15mm, 10 giliran	≤0.03db
	R = 10mm, 1tur	≤0.10db
	R = 7.5mm, 1tur	≤0.5dB
MLROBEND MLOUND ing 1625NM	R = 15mm, 10 giliran	≤0.10db
	R = 10mm, 1tur	≤0.20db
	R = 7.5mm, 1tur	≤1.0DB

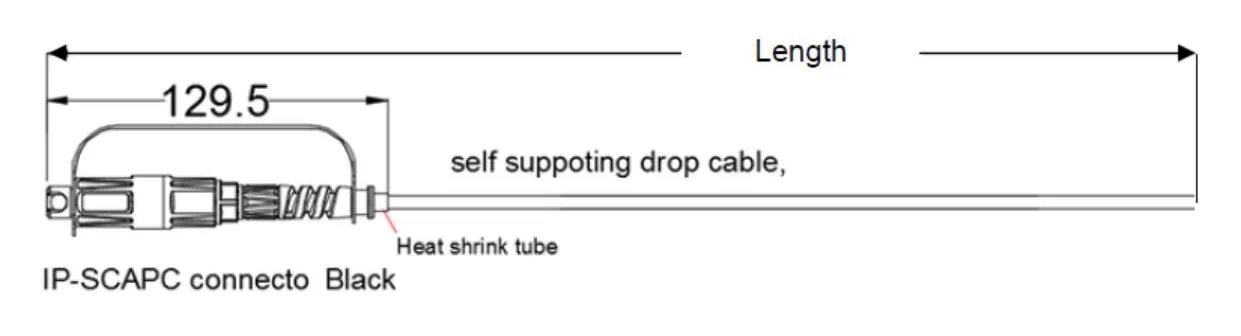

Gambar Dimensi:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Paket:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Syarat Paket:

Ukuran karton: 600 * 320 * 265mm, tape panyegel transparan "Aku" kothak Saping Font.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

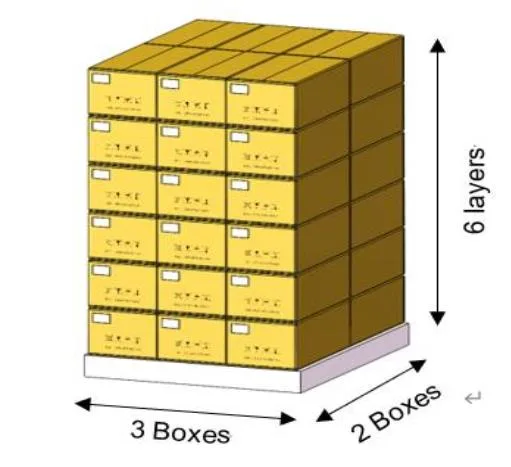

Gambar diagram saka piring kayu:

Ukuran piring kayu: 1200 * 1000mm.

Syarat tumpukan: Siji lapisan siji kothak, yaiku enem lapisan.

Ndhuwur 4 Perlindhungan sudut tengen, banjur gunakake "Font ngemut sabuk kanthi rapet.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
