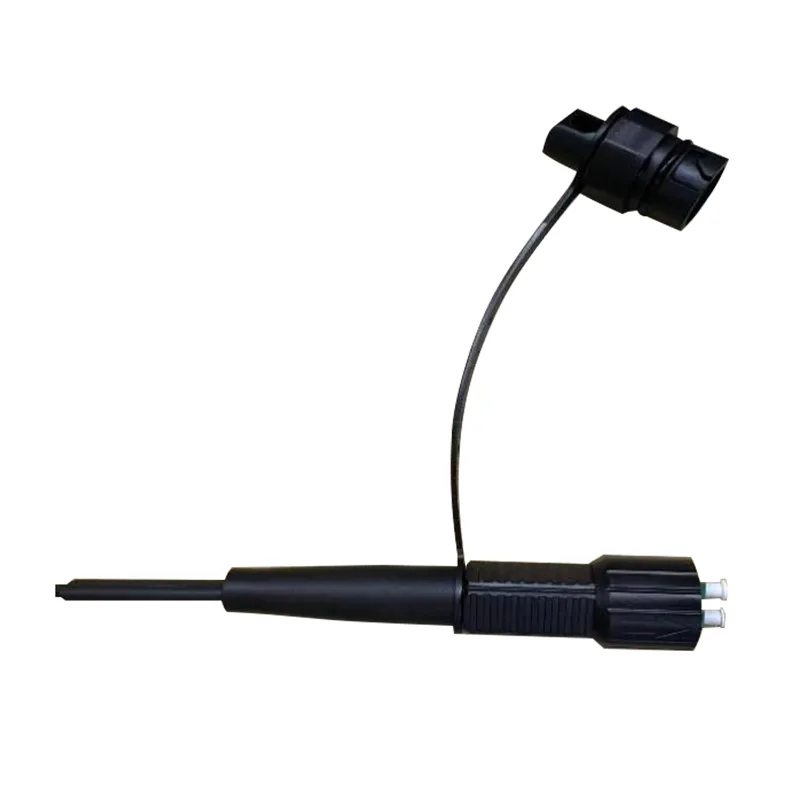

Duplex LC / CABLE AND UPC Kabel Patch Optik Serat (Accord Mini DLC Konektor)

Aplikasi:● Sistem FTTX / FTTH● Aplikasi Aplikasi Ethernet● Link CATV● Distribusi sinyal optik● jaringan optik pasif (PON)● Backbone, horisontal lan riser aplikasi● kothak terminal sing disigar● Wilayah njaba; Lingkungan HarshFitur:● Ilu sisipan sing kurang, kerugian bali dhuwur.● apik kanggo mbaleni......

Kirim Pitakonan

Deskripsi Produk

Aplikasi:

● Sistem FTTX / FTTH

● Aplikasi Aplikasi Ethernet

● Link CATV

● Distribusi sinyal optik

● jaringan optik pasif (PON)

● Backbone, horisontal lan riser aplikasi

● kothak terminal sing disigar

● Wilayah njaba; Lingkungan Harsh

Fitur:

● Ilu sisipan sing kurang, kerugian bali dhuwur.

● apik kanggo mbaleni lan ijol-ijolan.

● 100% sisipan, ilang bali, rai mburi lan.

● Inspeksi gangguan.

● Tahan mekanik sing apik banget.

● Benteng karo Telcordia Gr-326-inti.

● Mesthekake kinerja lan linuwih sing dhuwur ing manajemen optik cabling.

● Instalasi cepet lan gampang lan gampang.

● Penanganan sing gampang, ora perlu kanggo alat khusus.

● IP68 anti banyu.

Spesifikasi teknis:

Konstruksi	Unit	Deskripsi
Count regiber		Duplex
Gelombang	nm	1310/1550
Rugi sisipan	db	≤0.30
Wangsul	db	≥50 (UPC)
Jaket kabel warna		Ireng
Diameteripun kabel njaba	mm	7.0 ± $ 0,2
Mode serat		Mode Tunggal: G657 A2
Jaket kabel		Lszh
Bobot kabel	Kg / km	38 (kira-kira)
Isi nyithak		Disesuaikan
Dawane	m	50, 75, 100, 150, 200,250, 300 utawa disesuaikan (toleransi: ± 0.5m)
Tipe Konektor		Input:	Konektor Mini DLC / UPC Mini
		Output:	Konektor Duplex LC / UCC UPC
Kelas anti banyu		IP68
Suhu operasi	℃	-40 ° C ~ + 70 ℃
Suhu panyimpenan	℃	-40 ° C ~ + 70 ℃

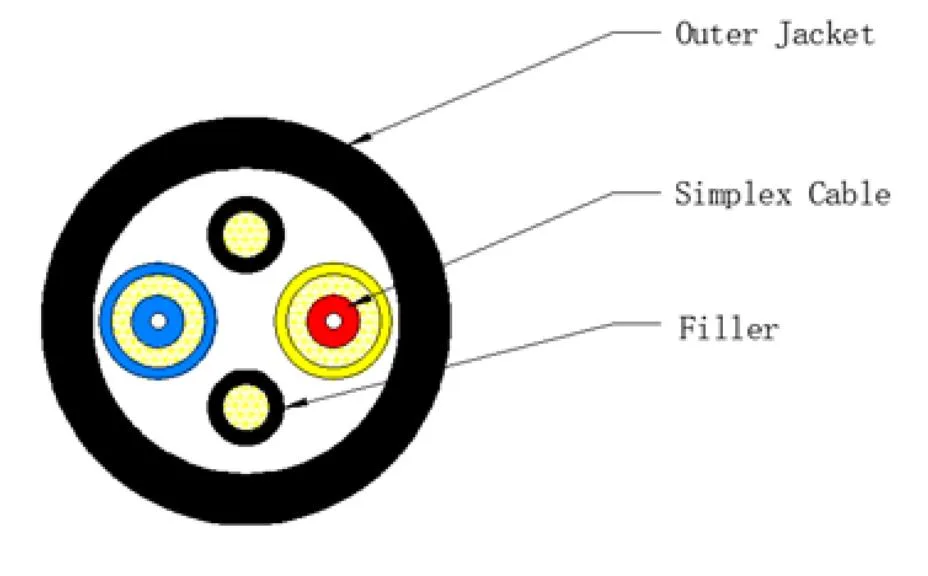

Struktur kabel:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Spesifikasi Kabel:

Item	Isi	Regane
Serat Buffer sing kenceng	Nomer	2
	Ketik	G.657A2
	Diameter (mm)	0.90 ± 0,05
	Bahan	Lszh
	Werna	Putih
Kabel simplex	Bahan	Lszh
	Diameter (mm)	2.0 ± 0.1
	Werna	Biru & kuning
Rod	Bahan	Lszh
	Diameter (mm)	1.3 ± 0.1
	Werna	Ireng
Jaket njaba	Bahan	Lszh
	Diameter (mm)	7.0 ± $ 0,2
	Werna	Ireng
	Kekandelan (MM)	1.0 ± 0.1
Bobot kabel (kg / km) kira-kira.		38 ± 3
Tes Stretching (N)		Jangka panjang: 400 n Jangka pendek: 800 n
Tes Flattening (N / 10CM)		Long Term: 1000 N / 10CM Term Singkat: 2200 N / 10CM
Min. Bending radius		10xod (statis); 20xod (dinamis)
Suhu instalasi		-40 ° C nganti + 70 ° C
Suhu panyimpenan		-40 ° C nganti + 70 ° C

Kinerja serat optik kabel

Kinerja serat optik Cable (REC ITU-T. G.657A2)

Item	Spesifikasi
Jinis serat	Mode Tunggal
Bahan serat	Doped silika
Koefision Attenuation @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625NM	≤ 0.35 db / km ≤ 0.35 db / km ≤ 0.25 db / km ≤ 0.21 DB / KM ≤ 0.23 DB / km
Gelombang Tutbang Kabel	≤ 1260 nm
Gelombang gelombang nol-penyebaran	1300 ~ 1324 NM
Lereng nol-layang	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 nm	≤0.1 PS / km1 / 2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625NM	≤3 ps / (nm. Km) ≤5.3 ps / (nm. Km) ≤18.0 PS / (NM. Km) ≤22 ps / (nm. Km)
Diameter mode mode @ 1310 nm	8.5-9.3um
Kesalahan Concentricity inti / Clad	≤ 0.5 Siji
Diameter cladding	125,0 ± 0,7 siji
Cladding non-circularity	≤5%
Diameter lapisan utama	242 ± 7 siji
Cetakan Primentris / Lapisan Primentik	≤10 μm
Pelapisan Non-Circularity	≤0.7%
Attenuation karo Cable Bending 10 giliran 1 mandrel 15mm 1 PILIH 1 MANDREL 10mm 1 giliran 1 Mandrel 7.5mm	1550nm ≤ Δ Δ 0,03 DB / KM 1550nm ≤ Δ 0,1 DB / km 1550nm ≤ Δ Δ 0.5 DB / km

Gambar Dimensi:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ora	Katrangan	Qty
1	SM G.657A2 2 inti kanthi serat 2.0mm. Od7.0mm, lszh ireng	1
2	Mini dlc konektor ireng	1
3	Lc3.0 duplex kanggo serat mode, beige, tabung kanggo konektor IC, putih	2
4	Tube Panas Panas Sithik, Ireng, od 8.5mm l = 17mm	1
5	Tube Singkat Panas Karet, Ireng, od 8.5m L-30MM	2
6	Pelindung fleksibel karo tabung baja, od 2.8mm l = 52mm	2
8	Tube Singkat Panas Panas, Putih / Kuning OD3.0mm l = 5mm	2
