6 CHNHN CWTCTM CWTM (CCDDM)

ParamèterSimbolKinerjaUnitRangkaa gelombangWR1260 ~ 1620nmGelombang Pusat SaluranCw1271 ~ 1371 & 1371 ~ 1271 (MUX & DEMUX)1471 ~ 1571 & 1571 ~ 1471 (MUX & DEMUX)nmJarak saluranSp20nmBandwidth Passband @ -1dbPbλc ± 6,5nmPassband ripple≤ 0.5dbRugi sisipanIlSaluran dhisikan: ≤......

Kirim Pitakonan

Deskripsi Produk

Paramèter	Simbol	Kinerja	Unit
Rangkaa gelombang	WR	1260 ~ 1620	nm
Gelombang Pusat Saluran	Cw	1271 ~ 1371 & 1371 ~ 1271 (MUX & DEMUX) 1471 ~ 1571 & 1571 ~ 1471 (MUX & DEMUX)	nm
Jarak saluran	Sp	20	nm
Bandwidth Passband @ -1db	Pb	λc ± 6,5	nm
Passband ripple		≤ 0.5	db
Rugi sisipan	Il	Saluran dhisikan: ≤0.50	db
Rugi sisipan	Il	Saluran pungkasan: ≤1.80	db
Saluran sing ana gandhengane	Amba	≥ 30	db
Saluran sing ora ana gandhengane	Ison	≥ 40	db
Kerugian gumantung polarisasi	PDL	≤ 0.15	db
Wangsul	Rl	≥ 55	db
Directivity	Dir	≥ 50	db
Penyebaran mode polarisasi	PMD	≤ 0.1	db
Daya input optik	P	≤ 300	mw
Suhu operasi	Ndhuwur	-25 ~ +70	℃
Suhu panyimpenan	Sendhok teh	-40 ~ +85	℃
Jinis serat		Corning SMF-28ULTRA Serat (G657 a1), serat gundhul
Dawane serat		≥1.2	m

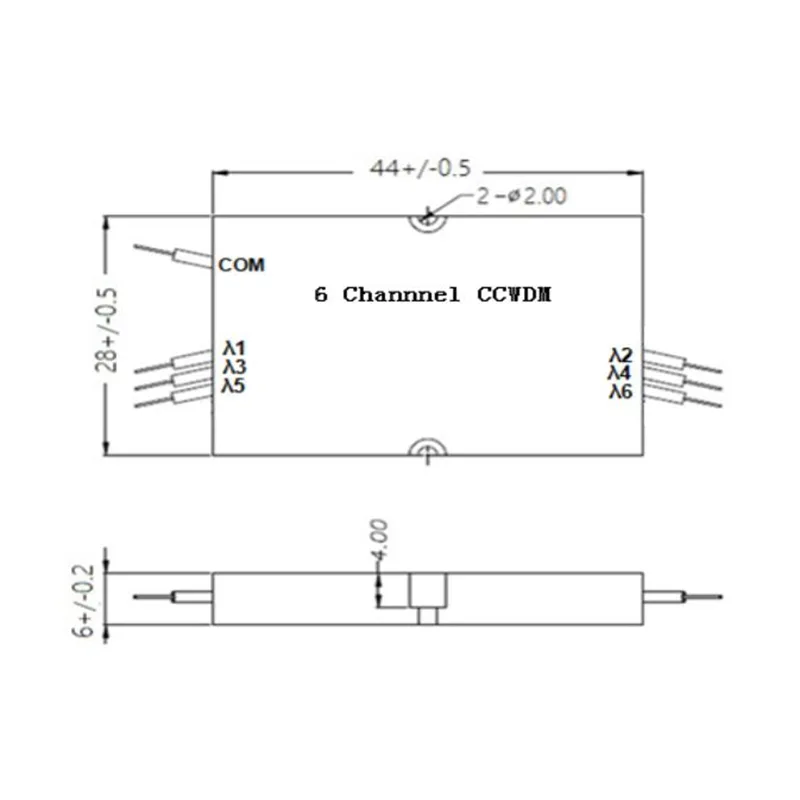

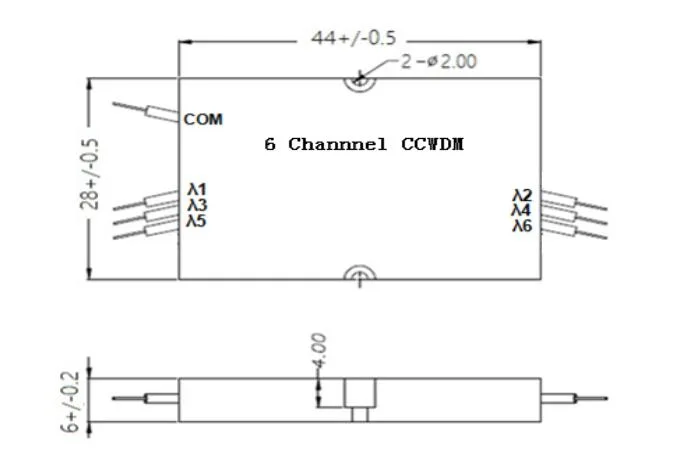

Dimensi Paket	Pkg	44x28x6	mm
