Datar Fiber Pita Kabel Fiber Optik

Ing lanskap transmisi data kapadhetan dhuwur kanthi cepet, Kabel Serat Optik Pita Serat Datar dening pemasok Orientalfiber dadi solusi kritis kanggo arsitektur jaringan modern. Diprodhuksi dening Jiangsu Xuben Photoelectric Technology Co., Ltd, kabel iki direkayasa kanggo ngoptimalake efisiensi ruang ing saluran sing rame lan pusat data. Kanthi nggunakake struktur pita sing cocog karo presisi, ngidini jumlah serat sing dhuwur ing profil kompak, njamin operator telekomunikasi lan perusahaan industri bisa nggedhekake bandwidth tanpa ngembangake infrastruktur fisik.

Kirim Pitakonan

Deskripsi Produk

Definisi Produk lan Gambaran Teknis

Kabel Fiber Optic Flat Fiber Ribbon minangka medium transmisi optik kanthi kapadhetan dhuwur ing ngendi sawetara serat individu digabungake ing baris sing rata lan teratur. Inti pita iki dilindhungi dening lapisan benang aramid premium, sing dadi unit sing dikuatake pasukan kanggo nyedhiyakake kekuatan tarik sing dibutuhake kanggo instalasi lan operasi jangka panjang. Kanggo nyukupi macem-macem syarat safety lan lingkungan, kabel kasebut rampung nganggo sarung njaba sing kuat sing digawe saka bahan Polyvinyl Chloride (PVC) utawa Low-Smoke Zero-Halogen (LSZH).

Fitur Utama lan Kaluwihan Inti

Desain Pita Terintegrasi Dhuwur: Geometri warata ngatur serat dadi klompok, saéngga diameter kabel sing luwih cilik dibandhingake karo konfigurasi tabung longgar tradisional.

Penguatan Aramid: Gawan tenunan aramid modulus dhuwur nyedhiyakake Kabel Serat Optik Pita Serat Datar kanthi kekuatan sing dibutuhake kanggo narik vertikal lan horisontal tanpa nyebabake karusakan ing inti kaca.

Ketahanan Lingkungan: Jaket njaba dirumusake supaya tahan korosi, anti banyu, lan tahan UV, njamin kinerja sing stabil ing macem-macem lingkungan ruangan njero ruangan lan dilindhungi.

Kepatuhan Keamanan: Kanthi pilihan jaket LSZH, kabel kasebut cocog karo standar tahan api internasional (IEC 60332-1 utawa IEC 60332-3C), saengga cocog kanggo bangunan lan sistem transit sing dhuwur.

Spesifikasi Teknis

Jinis Serat: Kompatibel karo serat Single-mode (G.652D, G.657A) lan Multimode (OM1 kanggo OM4).

Unit Penguatan: Benang Aramid Multi-strand.

Bahan Sarung Outer: PVC (memenuhi syarat UL OFNR / OFNP) utawa LSZH (Kumelun Kurang, Bebas Halogen).

Standar Mekanik: Selaras karo YD/T 1258.5, ICEA-596, GR-409, lan IEC 60794-2-30.

Kisaran Suhu: Dirancang kanggo operasi sing dipercaya ing suhu lingkungan telekomunikasi standar.

Bidang Aplikasi macem-macem

Fleksibilitas Kabel Serat Optik Pita Serat Datar ndadekake pilihan sing disenengi kanggo macem-macem industri:

Pusat Data: Becik kanggo nyambungake rak server kapadhetan dhuwur nggunakake teknologi terminasi MPO/MTP.

Distribusi Indoor: Digunakake kanggo kabel backbone ing bangunan kantor komersial lan kantor pertukaran pusat.

Peralatan Komunikasi: Tumindak minangka interkoneksi utama antarane instrumen presisi lan hardware jaringan.

Sistem Industri: Nyedhiyakake pranala data sing dipercaya kanggo jaringan listrik, pemantauan transit rel, lan sistem komunikasi dalan gedhe.

Kekuwatan Manufaktur: Jiangsu Xuben Photoelectric Technology Co., Ltd

Kualitas Kabel Datar Fiber Ribbon Fiber Optic didhukung dening skala industri lan keahlian teknis Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastruktur: Grup iki ngoperasikake papat pabrik khusus ing area total 15.000 meter persegi.

Nilai Produksi: Kanthi nilai output taunan 20 yuta dolar AS, perusahaan njaga kapasitas kanggo nyuplai proyek teknik global skala gedhe.

Manajemen Kualitas: Fasilitas kasebut wis entuk sertifikasi ISO9001 lan ISO45001, njamin saben meter kabel tundhuk karo semangat ketrampilan sing paling dhuwur.

Reputasi Global: Produk Orientalfiber digunakake dening operator telekomunikasi lan pimpinan industri ing saindenging jagad, sing diakoni kanthi konsistensi manufaktur lan profesional.

Kaluwihan saka Alternatif Standard

Dibandhingake karo desain serat tradisional, solusi pita Orientalfiber nawakake:

Mass Splicing Efficiency: Teknisi bisa splice 12 serat bebarengan, drastis Mudhunake biaya instalasi.

Aliran Udara sing Luwih Apik: Profil sing kompak lan rata saka Kabel Fiber Optic Pita Serat Datar ngidini ventilasi sing luwih apik ing tray kabel lan lemari server.

Perlindhungan sing Bisa Dipercaya: Ora kaya alternatif anggaran, panggunaan aramid kelas dhuwur mesthekake yen kabel ora suda utawa suwe ing aplikasi riser vertikal.

Karakteristik

Desain pita serat terintegrasi dhuwur

unsur tulangan Aramid menehi kabel kekuatan tarik banget

Materi njaba tahan karat, anti banyu, tahan UV, tahan api lan ramah lingkungan.

Aplikasi

Distribusi kabel njero ruangan

Interkoneksi antarane instrumen, peralatan komunikasi

Patchcord lan pigtail

Standar

Selaras karo Standar YD / T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, lan sapiturute, lan kabel PVC nyukupi syarat persetujuan UL OFNR lan OFNP: Jaket LSZH sing beda ketemu IEC 60332-1 utawa IEC 60332-3C.

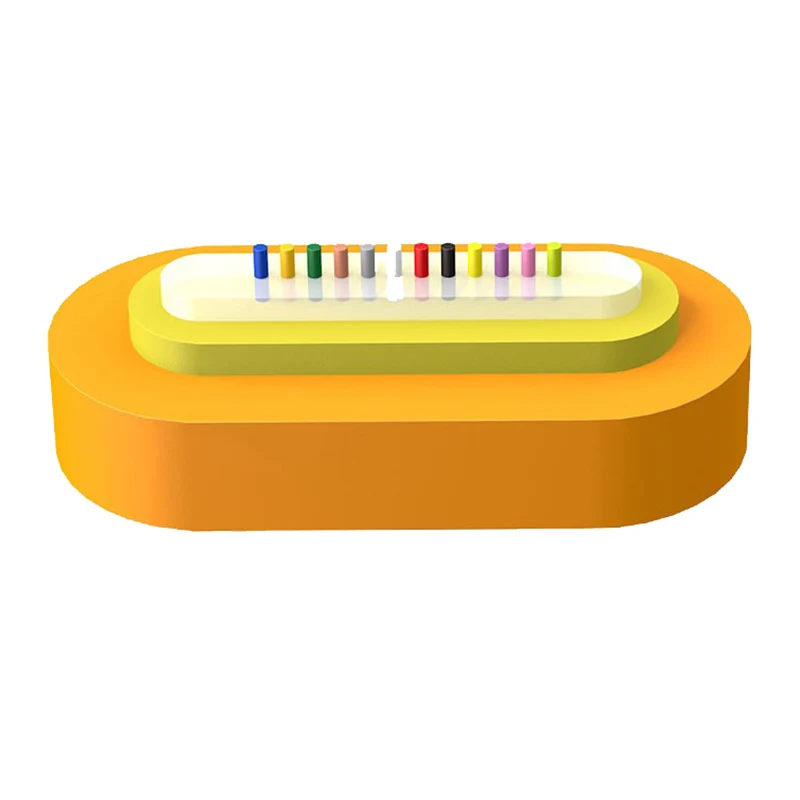

Gambar Struktur

1. Serat

2. Pita Serat

3. Benang Aramid

4. Jaket

Flat Fiber Ribbon Fiber Optic Cable

Parameter teknis

Model Kabel Kab	Jumlah Serat	Bobot Kabel (Ref) (kg/km)	Kekuwatan Tarik Jangka Panjang/Cekak	Ketahanan Remuk Jangka Panjang/Cekak (N/100 mm)	Radius mlengkung Dinamis / Statis (mm)
4	(3.7±0.3)*(2.3±0.3)	4 Pita Serat	4.7	6.6	80/150	300/1000	25D / 12.5D
6	(4.2±0.4)*(2.5±0.2)	6 Pita Serat	5.1	7.3
12	(4.8±034)*(2.3±0.3)	12 Pita Serat	5.9	8.0

Karakteristik Optik

Jinis Serat	Atenuasi				OFL	Bandwidth Mode Efektif	10 Gbit/s Ethernet Link Length	Radius Bend Minimal
kahanan	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
kahanan	Nilai Khas	Nilai maksimum	Nilai Khas	Nilai maksimum	850/1300nm	850nm	850nm	/
Unit	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
