Kabel Optik Optik Multi waé-Tujuan (≥24F)

Kabel Optik Optik Multi-tujuan (≥24F) nggunakake sub-unit macem-macem (φ900μm licet optik, uninforement Aramid), inti kabel optik sing bengkok, lan lapisan polivinl klorida (pvc) (Lszh, asap rokok, halogen-free, geni-bebas) sarung lumayan ing njaba.

Kirim Pitakonan

Deskripsi Produk

Karakteristik

Struktur Anggota Kekuwatan sing Ora Plancar Non-Metall Kekuwatan Kabel sing luwih gedhe

Serat Buffer sing kenceng duwe kinerja retace sing apik banget

Benang Aramid minangka Anggota Kekuwatan Gawe kabel duwe kekuwatan tentile sing apik banget

Bahan njaba yaiku tahan karat, anti banyu, tahan UV, Flame-Retardant lan ramah lingkungan.

Aplikasi

Distribusi Kabel Tujuan

Kabel Distribusi Backbone ing bangunan

Multi Optical Serat Patchcord

Standar

Ketemu standar YD / T 1258.4, Icea-596, GR-409, IEC 60794-20 / 21, lan sapiturute, uga ana produk sing wis ana ing produk PVC, uga ana produk. Produk lszh nggunakake bahan sing beda kanggo ketemu IEC60332-1 utawa IEc60332-C.

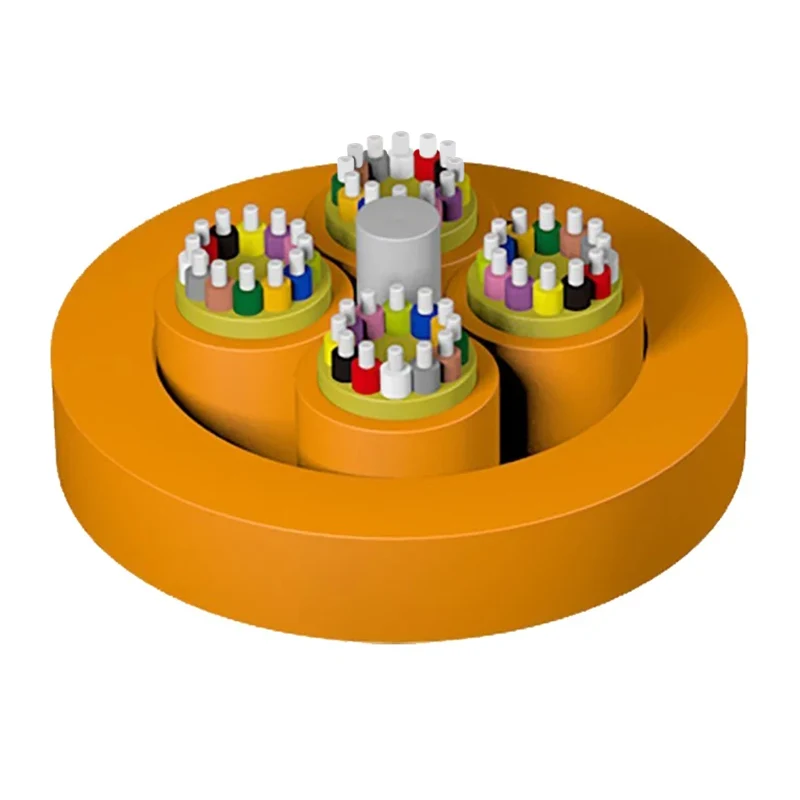

Gambar struktur

1. Serat

2. Sub-unit

3 .. benang Aramid

4. Anggota Kekuwatan Pusat

5. Jaket

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Paramèter teknis

Model kabel	Kabel Diameter (Ref) (mm)	Bobot kabel (Ref) (kg / km)		Kekuwatan tensile Jangka panjang / jangka pendek (N)	Rintangan crush Jangka panjang / jangka pendek (N / 100mm)	Bending radius Dinamika / statis (mm)
Model kabel	Kabel Diameter (Ref) (mm)	Jaket Pvc	Jaket lszh	Kekuwatan tensile Jangka panjang / jangka pendek (N)		Bending radius Dinamika / statis (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d / 10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d / 10d
48	14.8 ± 0,5	161	170	400/1320	300/1000	20d / 10d
72	17.5 ± 0,5	244	254	400/1320	300/1000	20d / 10d
96	20.7 ± 0,5	351	366	400/1320	300/1000	20d / 10d
144	24.8 ± 0,5	443	451	400/1320	300/1000	20d / 10d

Karakteristik Optik

Jinis serat	Attenuation				OFL	Bandwidth Mode Efektif	10 Gbit Ethernet Link Link	Radius Bend minimal
Kondisi	1310 / 1550nm		850 / 1300NM		850 / 1300NM	850nm	850nm	/
Nilai khas	Nilai maksimal	Nilai khas	Nilai maksimal		850 / 1300NM	850nm	850nm	/
Unit	db / km	db / km	db / km	db / km	MHz.KM	MHz.KM	m	mm
G652d	0.36 / 0.22	0,5 / 0.4	---	---	---	---	---	16
G657a1	0.36 / 0.22	0,5 / 0.4	---	---	---	---	---	10
G657a2	0.36 / 0.22	0,5 / 0.4	---	---	---	---	---	7.5
50/125	---	---	3.0 / 1.0	3.5 / 1,5	≥500 / 500	---	---	30
62.5 / 125	---	---	3.0 / 1.0	3.5 / 1,5	≥200 / 500	---	---	30
Om3	---	---	3.0 / 1.0	3.5 / 1,5	≥1500 / 500	≥2000	≤300	30
Om4	---	---	3.0 / 1.0	3.5 / 1,5	≥3500 / 500	≥4700	≤550	30
