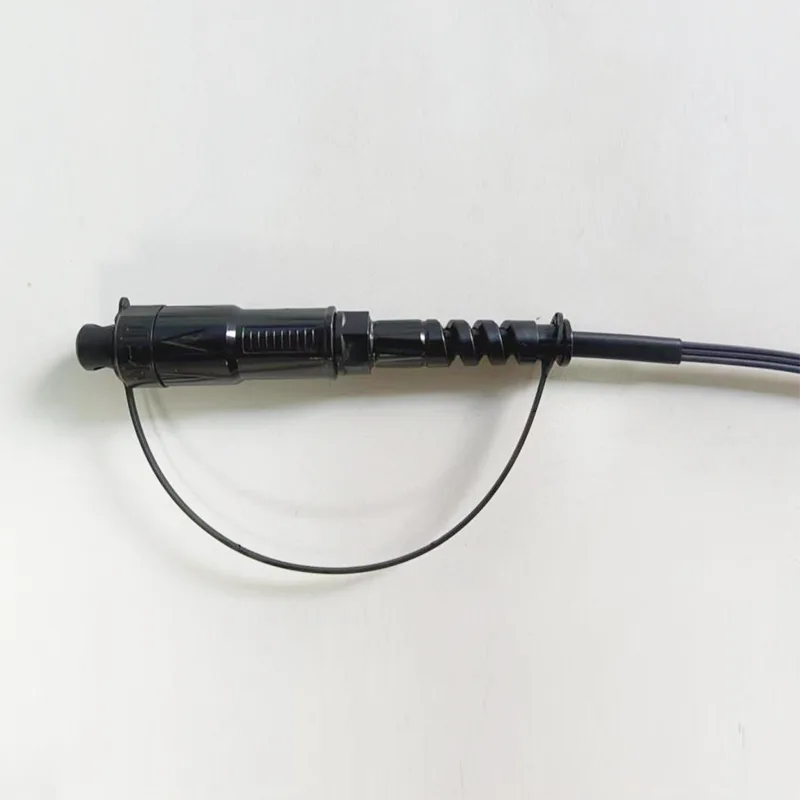

I5mm Waterproof Drop Cable H Optic Cord / APC Konektor Patch Cord Optic

Aplikasi:● Sistem FTTX / FTTH● Aplikasi Aplikasi Ethernet● Link CATV● Distribusi sinyal optik● jaringan optik pasif (PON)● Backbone, horisontal lan riser aplikasi● kothak terminal sing disigar● Wilayah njaba; Lingkungan HarshFitur:● Ilu sisipan sing kurang, kerugian bali dhuwur.● apik kanggo mbaleni......

Kirim Pitakonan

Deskripsi Produk

Aplikasi:

● Sistem FTTX / FTTH

● Aplikasi Aplikasi Ethernet

● Link CATV

● Distribusi sinyal optik

● jaringan optik pasif (PON)

● Backbone, horisontal lan riser aplikasi

● kothak terminal sing disigar

● Wilayah njaba; Lingkungan Harsh

Fitur:

● Ilu sisipan sing kurang, kerugian bali dhuwur.

● apik kanggo mbaleni lan ijol-ijolan.

● 100% sisipan, ilang bali, rai mburi lan.

● Inspeksi gangguan.

● Tahan mekanik sing apik banget.

● Benteng karo Telcordia Gr-326-inti.

● Mesthekake kinerja lan linuwih sing dhuwur ing manajemen optik cabling.

● Instalasi cepet lan gampang lan gampang.

● Penanganan sing gampang, ora perlu kanggo alat khusus.

● IP68 anti banyu.

1. Spesifikasi teknis tali tali patch

Konstruksi	Unit	Deskripsi
Count regiber		Simplex
Gelombang	nm	1310/1550
Rugi sisipan	db	≤0.30 (Khusus: 0.15)
Wangsul	db	≥ 60
Tipe sambungan		SC / APC
Ferrule		Keramik
Siklus sambungan		500
Jaket kabel warna		Ireng
Diameteripun kabel njaba	mm	5.0 ± 0.2
Mode serat		Mode Tunggal: G657A2
Jaket kabel		HDPe
Bobot kabel	Kg / km	22 (kira-kira)
Isi nyithak		Disesuaikan
Dawane	m	50, 75, 125, 175 utawa disesuaikan (Toleransi: ± 0.5m)
Tipe Konektor		Input: Accord h optic sc / apc
Tipe Konektor		Output: Accord H Optic SC / APC
Traksi (AXIAL ing antarane kabel lan konektor)	N	200
Kelas anti banyu		IP68
Suhu operasi	℃	-25 ° C ~ + 70 ℃
Suhu panyimpenan	℃	-25 ° C ~ + 70 ℃

2 .. Kabel lintas kabel

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

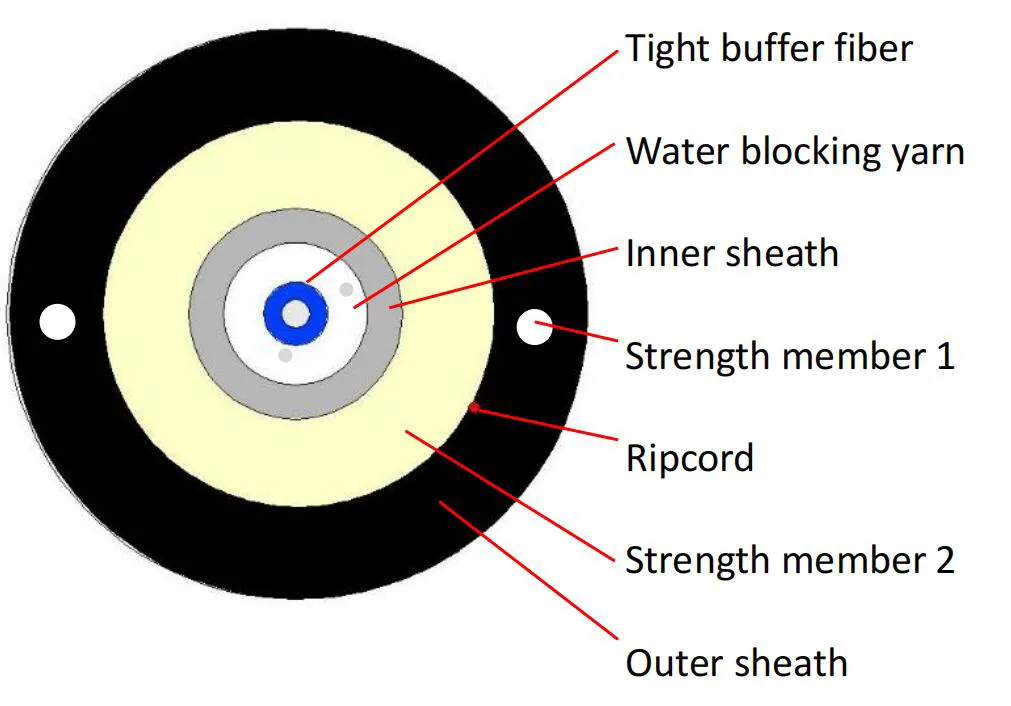

3 .. Ukuran Struktur Kabel

Item	Isi	Spesifikasi
Serat Buffer sing kenceng	Nomer	1
	Ketik	G.657A2
	Werna	Biru
	Bahan	Lszh
	Diameter (mm)	0.90 ± 0,05
Sombongan jero	Diameter (mm)	2.8 ± 0.2
	Kekandelan (MM)	0,25 ± 0,05
	Werna	Putih
	Bahan	Lszh
Anggota Anggota 1	Bahan	Grlued frp
Anggota Anggota 1	Jumlahe	0,5 * 2
Anggota Kekuwatan 2	Bahan	Benang Aramid + Water Banyu Nganyir
Rip cord	Nomer	1
Rip cord	Werna	Abang
Sarung	Bahan	HDPe
	Diameter (mm)	5.0 ± 0.2
	Kekandelan (MM)	1.1 ± 0.1
	Werna	Ireng
Kabel weigh	Kg / km	22 ± 3

4. Bahan kabel

4.1 serat optik

Kabeh ciri serat kabel (serat kabel rampung) bakal, paling ora, sesuai karo G.657a T T.657a2 lan bakal melu kaya ing ngisor iki.

Item	Spesifikasi
Jinis serat	Mode Tunggal
Bahan serat	Doped silika
Koefision Attenuation @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625NM Sawise pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.25 db / km ≤ 0.22 DB / KM ≤ 0.25 db / km ≤ 0.36 DB / KM ≤ 0.22 DB / KM
Gelombang Tutbang Kabel	≤ 1260 nm
Gelombang gelombang nol-penyebaran	1300 ~ 1324 NM
Lereng nol-layang	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 nm	≤0.1 PS / km1 / 2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Km) ≤5.3 ps / (nm. Km) ≤18.0 PS / (NM. Km) ≤22 ps / (nm. Km)
Diameter mode mode @ 1310 nm	8.5-9.3um
Kesalahan Concentricity inti / Clad	≤ 0.5 Siji
Diameter cladding	125,0 ± 0,7 siji
Cladding non-circularity	≤5%
Diameter lapisan utama	242 ± 7 siji
Cetakan Primentris / Lapisan Primentik	≤10 μm
Pelapisan Non-Circularity	≤0.7%
Attenuation karo Cable Bending 1 giliran 1 Mandrel 7.5mm 10 dadi 1 Mandrel 15mm	1550nm ≤ Δ 0.10 db / km 1550nm ≤ Δ Δ 0,03 DB / KM

5. Kinerja kabel serat optik

5.1 Kabel Lengkokake Radius:

10 x diameter kabel (sawise instalasi): 50mm

20 x diameter kabel (sajrone instalasi): 100mm

6. Tes kinerja mekanik & lingkungan

S / n	Item	Cara tes	Kahanan Ditampa
1	Kekuwatan tensile IEC 794-1-E1	- Muja: 1200n - Dawane kabel ing beban: 50 m - Wektu mbukak: ≥1min.	- Ganti rugi ≤ 0.1 db / km @ 1550 nm -Ngo ngrusak jaket lan unsur utama.
2	Tes crush IEC 794-1-E3	- Muat: 500n / 100mm * 100mm - Wektu mbukak: ≥1min.	- Ganti rugi ≤ 0.1 db / km @ 1550 nm -Ngo ngrusak jaket lan unsur utama.
3	Rintangan Impak IEC 794-1-E4	- Titik Impact: 5 -Pertu saben titik: 1 - EGOACT Energy: 1n.m - Radius Hammer Kepala: 12.5mm - Tingkat Impak: 2 sec / siklus	- Ganti rugi ≤ 0.1 db / km @ 1550 nm -Ngo ngrusak jaket lan unsur utama.
4	Bendah bola-bali IEC 794-1-E6	- Bengkel Radius: 20 X Diameteripun - Muat: 20 n - Tingkat lentur: 3 sec / siklus - Kelengkata siklik: 30	- Ganti rugi ≤ 0.1 db / km @ 1550 nm -Ngo ngrusak jaket lan unsur utama.
5	Torsion IEC 794-1-E7	- Length: 1 m - Muat: 50 n - Tingkat corak: 1 min / siklus - Sudut twist: ± 180 ° - Ora Siklus: 10	- Ganti rugi ≤ 0.1 db / km @ 1550 nm -Ngo ngrusak jaket lan unsur utama.
6	Suhu Tes muter IEC 794-1-F1	- Langkah Suhu: + 20 ℃ → -25 ℃ → + 70 ℃ → + 20 ℃ - Wektu saben langkah: 24 jam - Jumlah siklus: 2	- Ganti rugi ≤ 0.1 db / km @ 1550 nm - Ora ana istirahat serat lan ora karusakan sarjana.

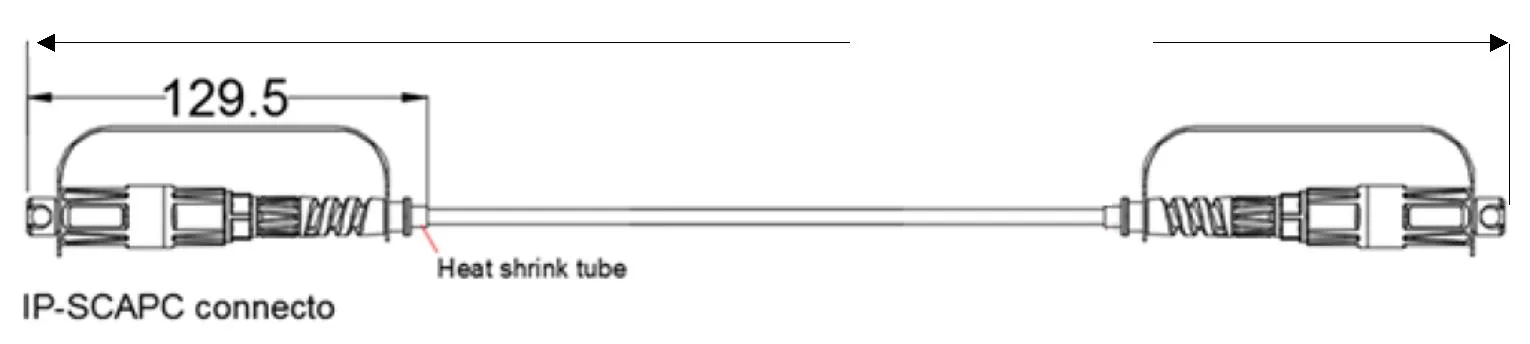

7. Gambar Ukir Dimensional Patch

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

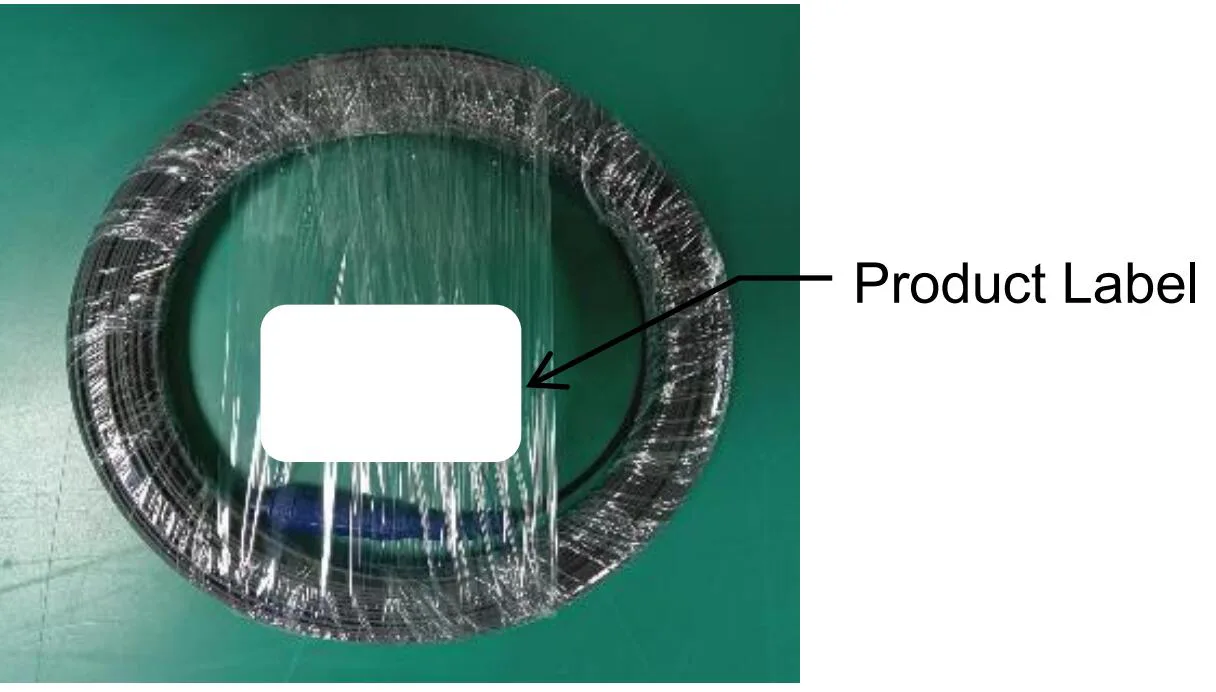

8. Paket

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

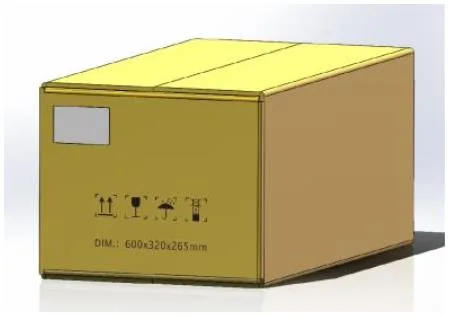

Syarat Pack

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
