Kabel Kabel Serat anti banyu anti banyu

Aplikasi:● Sistem FTTX / FTTH● Aplikasi Aplikasi Ethernet● Link CATV● Distribusi sinyal optik● jaringan optik pasif (PON)● Backbone, horisontal lan riser aplikasi● kothak terminal sing disigar● Wilayah njaba; Lingkungan HarshFitur:● Ilu sisipan sing kurang, kerugian bali dhuwur.● apik kanggo mbaleni......

Kirim Pitakonan

Deskripsi Produk

Aplikasi:

● Sistem FTTX / FTTH

● Aplikasi Aplikasi Ethernet

● Link CATV

● Distribusi sinyal optik

● jaringan optik pasif (PON)

● Backbone, horisontal lan riser aplikasi

● kothak terminal sing disigar

● Wilayah njaba; Lingkungan Harsh

Fitur:

● Ilu sisipan sing kurang, kerugian bali dhuwur.

● apik kanggo mbaleni lan ijol-ijolan.

● 100% sisipan, ilang bali, rai mburi lan.

● Inspeksi gangguan.

● Tahan mekanik sing apik banget.

● Benteng karo Telcordia Gr-326-inti.

● Mesthekake kinerja lan linuwih sing dhuwur ing manajemen optik cabling.

● Instalasi cepet lan gampang lan gampang.

● Penanganan sing gampang, ora perlu kanggo alat khusus.

● IP68 anti banyu.

Spesifikasi teknis kord tatu patch

Konstruksi	Unit	Deskripsi
Count regiber		Simplex
Gelombang	nm	1310/1550
Rugi sisipan	db	≤0.50 (Khusus: 0,3)
Wangsul	db	≥55 (APC)
Jaket kabel warna		Ireng
Diameteripun kabel njaba	mm	Φ5.0 (± 0.2)
Mode serat		Mode Tunggal: G657 A2
Jaket kabel		Lszh (UV Perlindhungan lan Rintangan Geni)
Bobot kabel	Kg / km	28 (kira-kira)
Isi nyithak		Disesuaikan
Dawane	m	50, 100, 150, 2000, 250, 300, 500, 600 (Toleransi: ± 0.5m)
Tipe Konektor		Input: Acara OptTitap SC / APC
Tipe Konektor		Output: Acara OptTitap SC / APC
Kelas anti banyu		IP68
Kekuwatan tensile	N	200
Suhu operasi	℃	-20 ~ +65

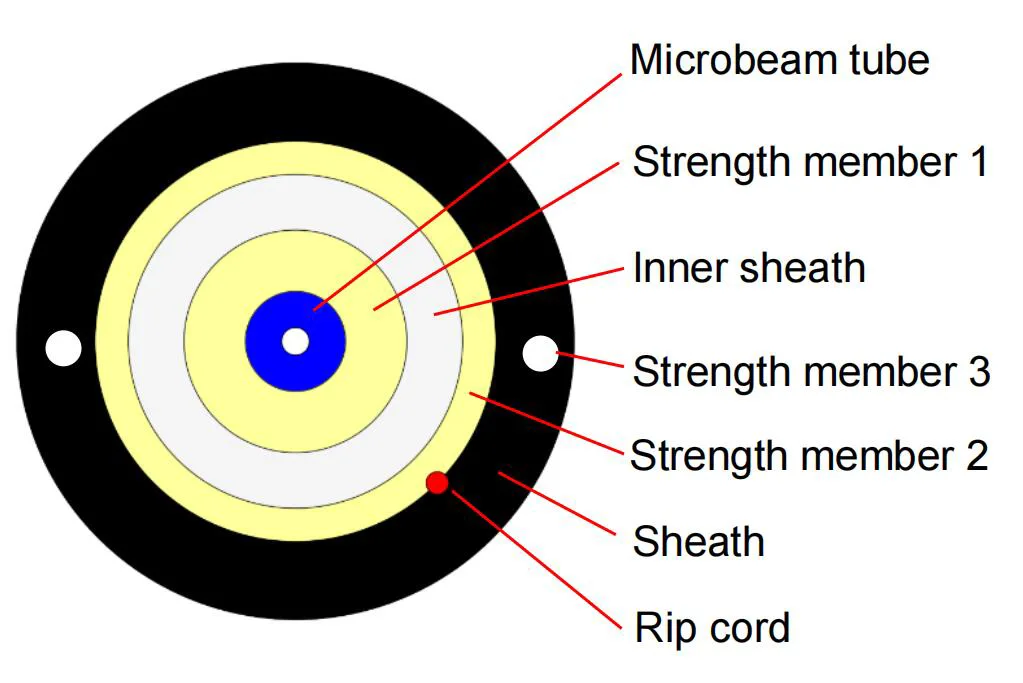

Bagean kabel kabel

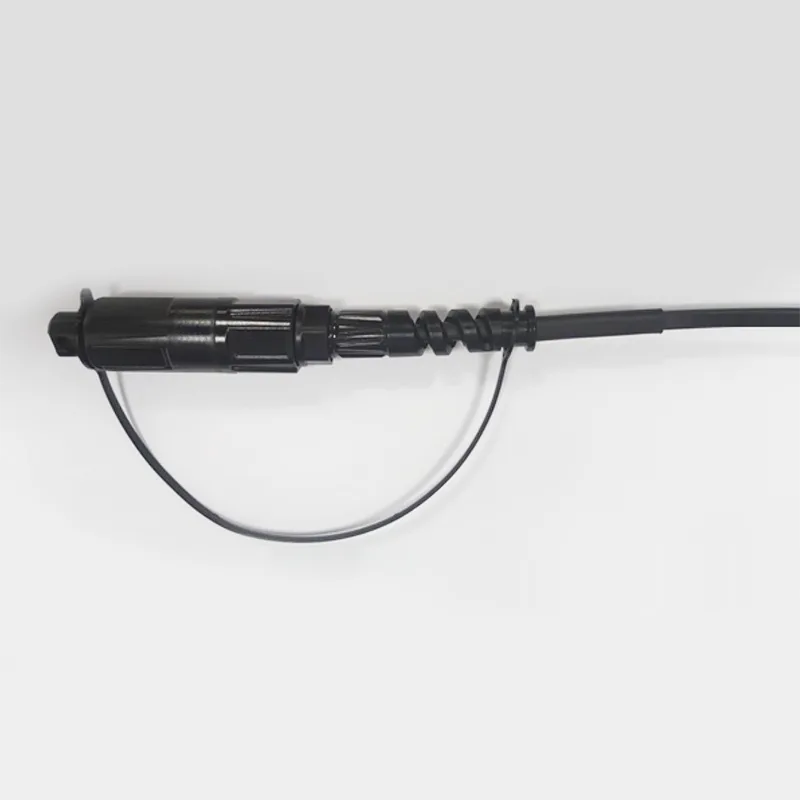

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Ukuran Struktur Kabel

Item	Isi	Spesifikasi
Serat	Nomer	1
	Ketik	G.657A2
	Werna	Biru
Tabung mikrobaam	Bahan	Lszh
	Werna	Biru
	Diameter (mm)	0,9 ± 0,05
Sombongan jero	Diameter (mm)	2.2 ± 0,05
	Kekandelan (MM)	0,4 ± 0,05
	Werna	Gading / Putih / Beige
	Bahan	Lszh
	Anggota Anggota 1	Benang Aramid 1100D * 3
Anggota Kekuwatan 2	Bahan	Benang aramid
Anggota Kekuwatan 2	Jumlahe	1100D * 7
Anggota Kekuwatan 3	Bahan	Grlued frp
Anggota Kekuwatan 3	Diameter (mm)	0,5 * 2
Rip cord	Nomer	1
Rip cord	Werna	Abang
Sarung	Bahan	Lszh (UV Perlindhungan lan Rintangan Geni)
	Diameter (mm)	5.0 ± 0.2
	Kekandelan (MM)	1.1 ± 0.1
	Werna	Ireng
Bobot kabel	Kg / km	28 ± 3

Kinerja kabel serat optik

Kabeh ciri serat kabel (serat kabel rampung) bakal, paling ora, sesuai karo G.657a T T.657a2 lan bakal melu kaya ing ngisor iki.

Item	Spesifikasi
Jinis serat	Mode Tunggal
Bahan serat	Doped silika
Koefision Attenuation @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625NM Sawise pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.25 db / km ≤ 0.22 DB / KM ≤ 0.25 db / km ≤ 0.36 DB / KM ≤ 0.22 DB / KM
Gelombang Tutbang Kabel	≤ 1260 nm
Gelombang gelombang nol-penyebaran	1300 ~ 1324 NM
Lereng nol-layang	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 nm	≤0.1 PS / km1 / 2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Km) ≤5.3 ps / (nm. Km) ≤18.0 PS / (NM. Km) ≤22 ps / (nm. Km)
Diameter mode mode @ 1310 nm	8.5-9.3um
Kesalahan Concentricity inti / Clad	≤ 0.5 Siji
Diameter cladding	125,0 ± 0,7 siji
Cladding non-circularity	≤5%
Diameter lapisan utama	242 ± 7 siji
Cetakan Primentris / Lapisan Primentik	≤10 μm
Pelapisan Non-Circularity	≤0.7%
Attenuation karo Cable Bending 1 giliran 1 Mandrel 7.5mm 10 dadi 1 Mandrel 15mm	1550nm ≤ Δ 0.10 db / km 1550nm ≤ Δ Δ 0,03 DB / KM

Range Suhu Suhu

Range suhu operasi	: -20 ℃ nganti + 65 ℃
Range Panyimpenan / Pangentukan Suhu	: -20 ℃ nganti + 65 ℃
Range Instalasi Instalasi	: -20 ℃ nganti + 65 ℃

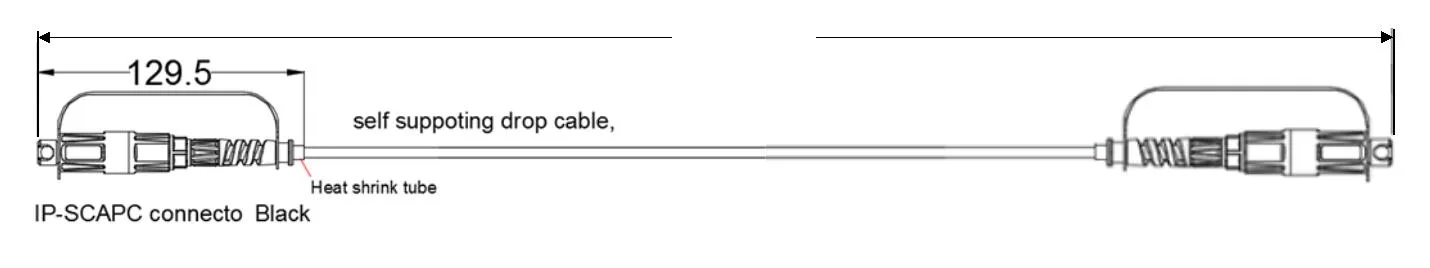

Gambar Dimensi

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

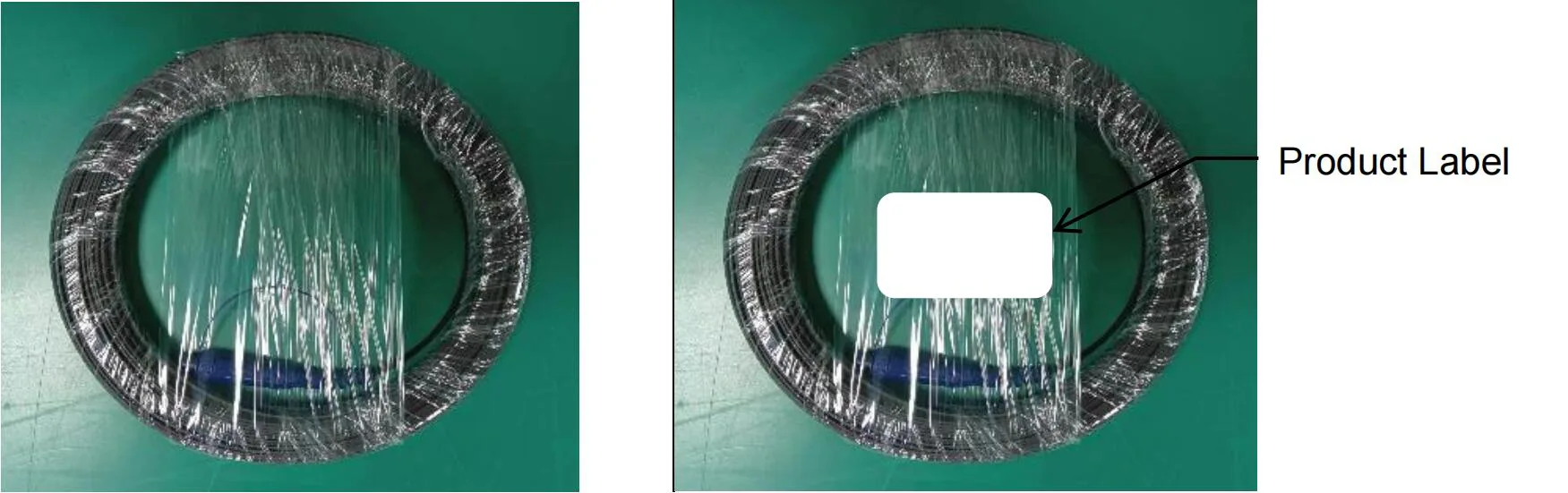

Paket

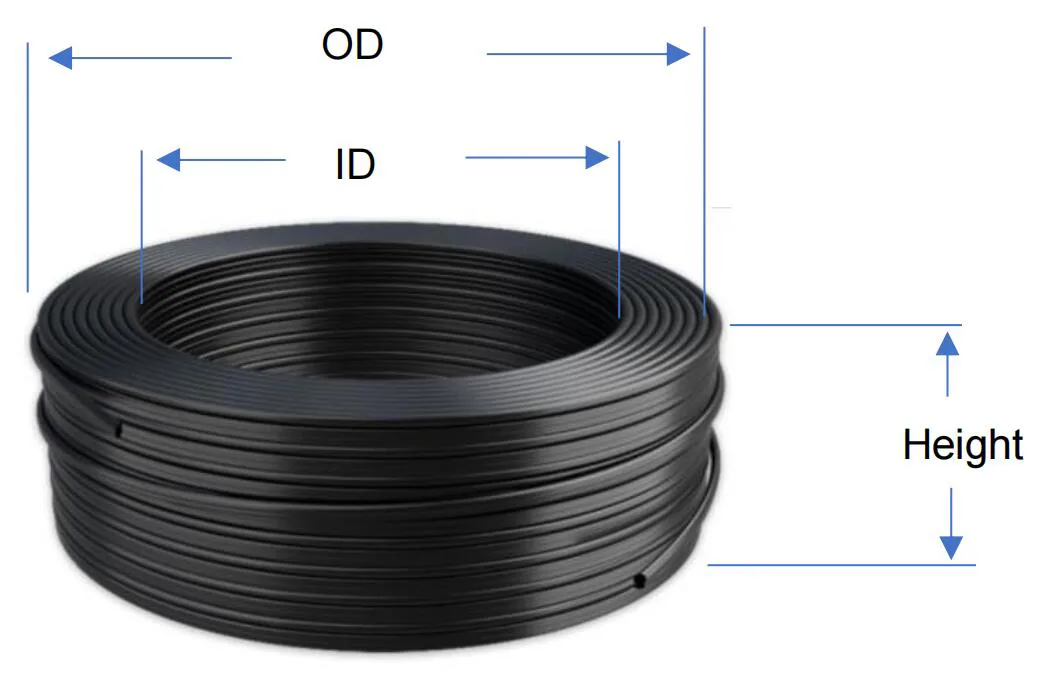

Tumpukan Coil Serat:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
