Deskripsi Produk

Aplikasi:

● Sistem FTTX / FTTH

● Aplikasi Aplikasi Ethernet

● Link CATV

● Distribusi sinyal optik

● jaringan optik pasif (PON)

● Backbone, horisontal lan riser aplikasi

● kothak terminal sing disigar

● Wilayah njaba; Lingkungan Harsh

Fitur:

● Ilu sisipan sing kurang, kerugian bali dhuwur.

● apik kanggo mbaleni lan ijol-ijolan.

● 100% sisipan, ilang bali, rai mburi lan.

● Inspeksi gangguan.

● Tahan mekanik sing apik banget.

● Benteng karo Telcordia Gr-326-inti.

● Mesthekake kinerja lan linuwih sing dhuwur ing manajemen optik cabling.

● Instalasi cepet lan gampang lan gampang.

● Penanganan sing gampang, ora perlu kanggo alat khusus.

● IP68 anti banyu.

1. Spesifikasi teknis tali tali patch

Konstruksi	Unit	Deskripsi
Count regiber		Simplex
Gelombang	nm	1310/1550
Rugi sisipan	db	≤0.30
Wangsul	db	≥60
Tipe sambungan		SC / APC
Ferrule		Keramik
Siklus sambungan		500
Jaket kabel warna		Ireng
Diameteripun kabel njaba	mm	5.0 ± 0.2
Mode serat		Mode Tunggal: G657A2
Jaket kabel		Pe
Bobot kabel	Kg / km	35 (kira-kira)
Isi nyithak		Disesuaikan
Dawane	m	60,100,150,200,200 utawa disesuaikan (Toleransi: ± 0.5m)
Tipe Konektor		Input: Accord h optic sc / apc
Tipe Konektor		Output: Accord H Optic SC / APC
Traksi (AXIAL ing antarane kabel lan konektor)	N	200
Kelas anti banyu		IP68
Suhu operasi	℃	-40 ° C ~ + 70 ℃
Suhu panyimpenan	℃	-40 ° C ~ + 70 ℃

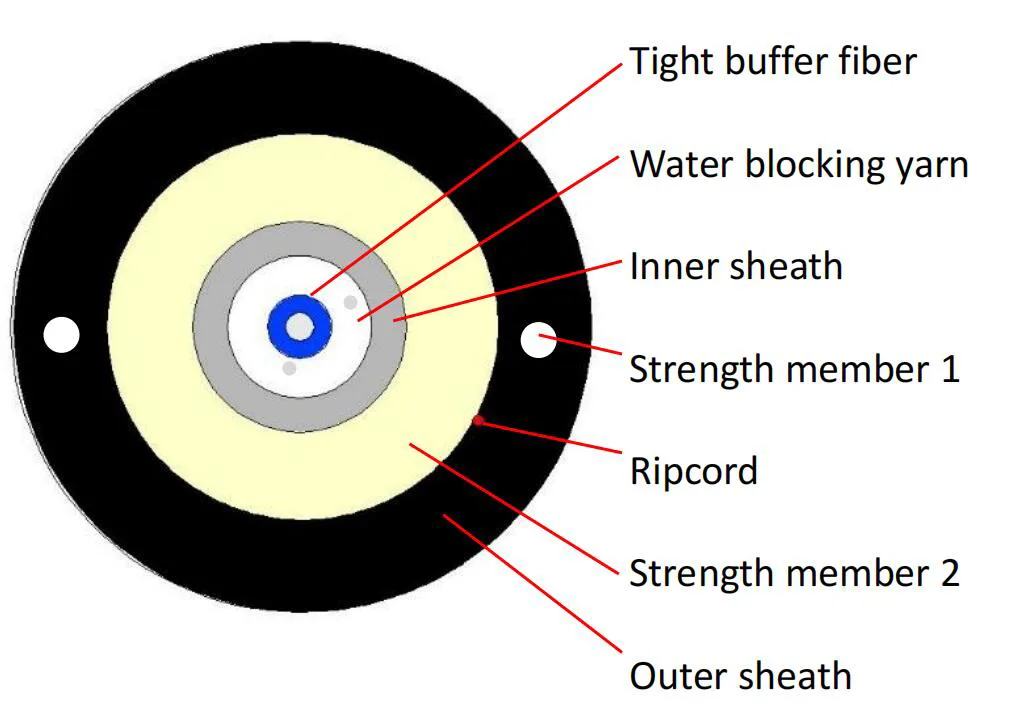

2 .. Kabel lintas kabel

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3 .. Ukuran Struktur Kabel

Item	Isi	Spesifikasi
Serat Buffer sing kenceng	Nomer	1
	Ketik	G.657A2
	Werna	Putih
	Bahan	Lszh
	Diameter (mm)	0.90 ± 0,05
Sombongan jero	Diameter (mm)	2.0 ± 0,2
	Kekandelan (MM)	0,25 ± 0.1
	Werna	Biru
	Bahan	PBT
Anggota Anggota 1	Bahan	Frp
	Jumlahe	0,5 * 2
Anggota Kekuwatan 2	Bahan	Benang Aramid + Water Banyu Nganyir
Sarung	Bahan	Pe
	Diameter (mm)	5.0 ± 0.2
	Kekandelan (MM)	1.3 ± 0.1
	Werna	Ireng
Kabel weigh	Kg / km	35 ± 3
Ketegangan	N	500 (jangka panjang)
		800 (jangka pendek)
Tresna	N / 10cm	500 (jangka panjang)
		800 (jangka pendek)
Min. Bengkok radius	mm	10XD (statis)
		20XD (dinamis)
Range suhu operasi:		-40 ℃ nganti + 70 ℃
Panyimpen / Range transportasi:		-40 ℃ nganti + 70 ℃
Range Instalasi Instalasi:		-10 ℃ nganti + 50 ℃

4. Bahan kabel

4.1 serat optik

Kabeh ciri serat kabel (serat kabel rampung) bakal, paling ora, sesuai karo G.657a T T.657a2 lan bakal melu kaya ing ngisor iki.

Item	Spesifikasi
Jinis serat	Mode Tunggal
Bahan serat	Doped silika
Koefision Attenuation @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.25 db / km ≤ 0.22 DB / KM
@ 1625NM Sawise pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0.25 db / km ≤ 0.36 DB / KM ≤ 0.22 DB / KM
Gelombang Tutbang Kabel	≤ 1260 nm
Gelombang gelombang nol-penyebaran	1300 ~ 1324 NM
Lereng nol-layang	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 nm	≤0.1 PS / km1 / 2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Km) ≤5.3 ps / (nm. Km) ≤18.0 PS / (NM. Km) ≤22 ps / (nm. Km)
Diameter mode mode @ 1310 nm	8.5-9.3um
Kesalahan Concentricity inti / Clad	≤ 0.5 Siji
Diameter cladding	125,0 ± 0,7 siji
Cladding non-circularity	≤5%
Diameter lapisan utama	242 ± 7 siji
Cetakan Primentris / Lapisan Primentik	≤10 μm
Pelapisan Non-Circularity	≤0.7%
Attenuation karo Cable Bending 1 giliran 1 Mandrel 7.5mm 10 dadi 1 Mandrel 15mm	1550nm ≤ Δ 0.10 db / km 1550nm ≤ Δ Δ 0,03 DB / KM

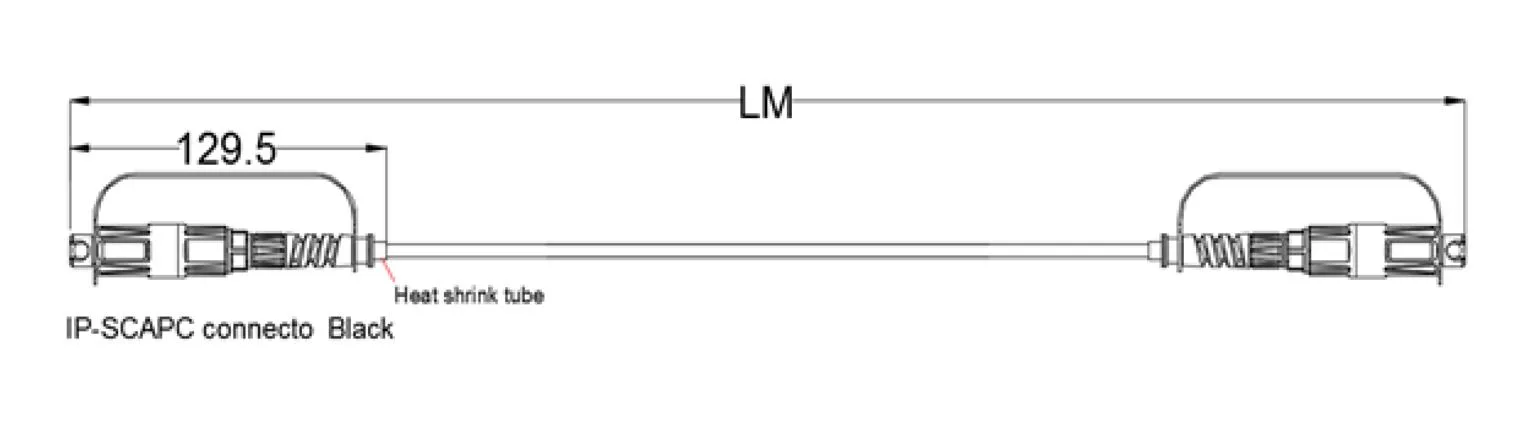

5. Drawing Cord Dimensional Drimensional

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Paket

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Syarat Pack

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
