Serat Optical Multi-mode Om2 + / OM3
  • Serat Optical Multi-mode Om2 + / OM3Serat Optical Multi-mode Om2 + / OM3

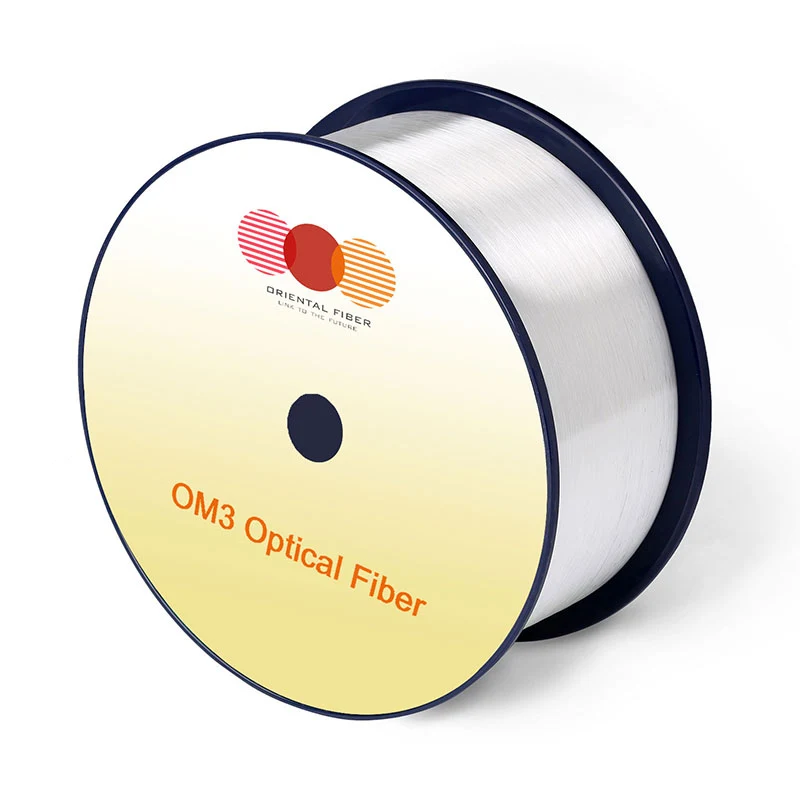

Serat Optical Multi-mode Om2 + / OM3

Serat Optical Multi-mode Om2 + / Om3 minangka serat multimode sing dioptimalake kanthi diameter inti 50 μm lan sarung njaba biru aqua. Bisa digunakake kanggo Ethernet ing ngisor 100 Gbps lan umume digunakake ing 10 Ethernet Gigabit.

Standar

Om3 serat Multimode sing ora disessimode ketemu utawa ngluwihi spesifikasi ISO / iEC 11801-1, IEC 60793-2-10 spesifikasi A1-OM3, lan tia-492AAaf a1-om3 spesifikasi A1-OM3.


Aplikasi

Pusat data

Jaringan Panyimpen Data

Pusat komputasi kinerja dhuwur a

Jaringan Area Lokal (LAN)

Ethernet


Karakteristik

1 Optimized kanggo 850NM VCSELS

2 Kompatibel karo serat Multimode om2 + / Om4 saiki

3 keseramahan geometris sing apik

4 Attenuasi kurang

5 bandwidth dhuwur

6 Tundha Alat Beda Low (DMD)

7 Rintangan sing dhuwur kanggo mikro-bending

8 kinerja stabil liwat macem-macem kahanan lingkungan


Spesifikasi

Karakteristik

Kahanan

Speci Fi Ed Nilai

Unit

Geometri Karakteristik

Core Diameteripun

-

50 ± 2,5

[μm]

Core Non-Circularity

-

≤5.0

[%]

Cladding Diameteripun

-

125.0 ± 1.0

[μm]

Cladding Non-Circularity

-

≤0.6

[%]

Lapisan Diameteripun

-

245 ± 7

[μm]

Pelapisan / Cladding Kesalahan Konsentris

-

≤10.0

[μm]

Lapisan Non-Circularity

-

≤6.0

[%]

Core / Cladding Kesalahan Konsentris

-

≤1.0

[μm]

Pangiriman Dawane

-

munggah nganti 8,8

[Km / reel]

Optik Karakteristik

Attenuation

850nm

≤2.4

[DB / km]

1300nm

≤0.6

[DB / km]

-

-

Maxband® OM2 + / OM3 / OM4 Bende ora sensitif

Liwat fi lled Bandwidth modal

850nm

≥700 / ≥1500 / ≥3500

[MHz · km]

1300nm

≥500 / ≥500 / ≥500

[MHz · km]

Efektif Bandwidth modal

850nm

≥950 / ≥2000 / ≥4700

[MHz · km]

Aplikasi Dhukungan jarak ing

-

-

-

40gbase-SR4 / 100gbase-SR101

850nm

- / 140/170

[m]

10gbase-SR

850nm

150/300/550

[m]

1000base-SR

850nm

750/1000/1100

[m]

DMD IceCi Cation

Netepi kanthi lan luwih ketat tinimbang syarat IEc60793-2-10-10

-

Numerical Apenture

-

0.200 ± 0,015

-

Klompok Indeks Refleksi

850nm

1.482

-

1300nm

1.477

-

Gelombang Penyebaran Zero (λ0)

-

1295-1340

[nm]

Slope Penyebaran Zero (S0)

1295nm≤01310nm

≤0.105

[PS / (NM2 · km)]

1310Nm≤≤01340nm

≤0.000375 (1590-L0)

[PS / (NM2 · km)]

MacroBending Rugi2

-

-

-

2 Dadi radius @ 15 mm

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 Dadi radius @ 7.5 mm

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

Backscatter Karakteristik

1300nm


Langkah (tegese pangukuran bidirectional)

-

≤0.10

[DB]

Irregularitas Liwat serat lan titik mandheg

-

≤0.10

[DB]

Attenuation Kesatuan

-

≤0.08

[DB / km]

Lingkungan Karakteristik

850nm & 1300nm



Suhu Muter

-60 ℃ nganti 85 ℃

≤0.10

[DB / km]

Kelembapan suhu Muter

-10 ℃ nganti 85 ℃, 4% nganti 98% RH

≤0.10

[DB / km]

Banyu Kecemplung

23 ℃, 30 dina

≤0.10

[DB / km]

Garing Panas

85 ℃, 30 dina

≤0.10

[DB / km]

Lembab Panas

85 ℃, 85% RH, 30 dina

≤0.10

[DB / km]

Mekanik Spesifikasi

Bukti Tes

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[Kpsi]

Lapisan Pasukan Strip

khas Kekuwatan rata-rata

1.5

[N]

Puncak meksa

≥1.3, ≤8.9

[N]

Parameter keledakan stres dinamis stres (ND, khas)

-

20

-
