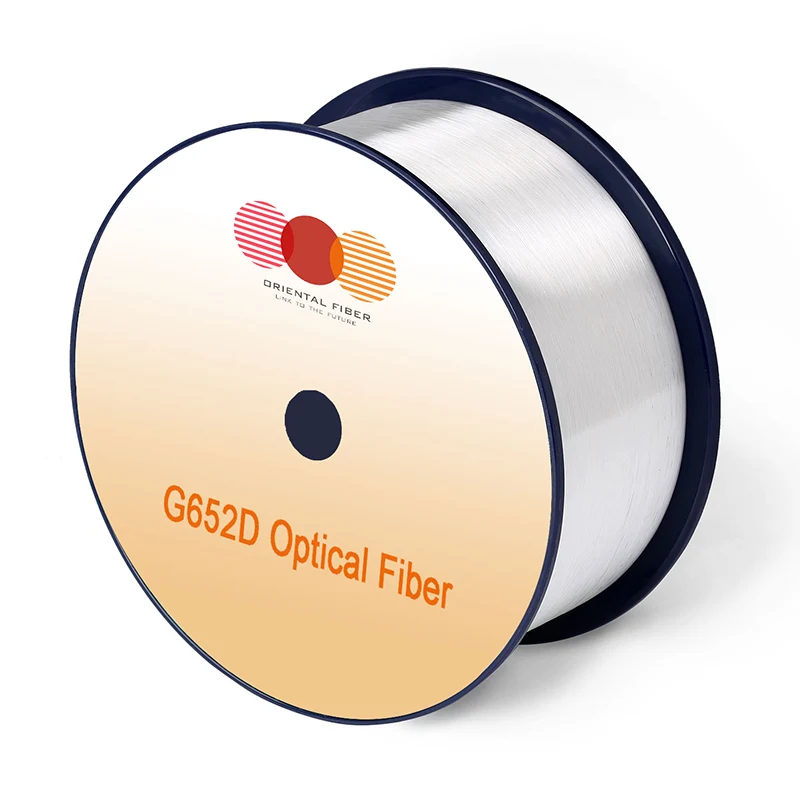

Serat Optical Tunggal-G.652D

Karakteristik

Kahanan

Nilai sing ditemtokake

Unit

Karakteristik Optik

Attenuation

1310nm

≤0.34

[DB / km]

1383NM (sawise H2-tuwa)

≤0.34

[DB / km]

1550nm

≤0.20

[DB / km]

1625NM

≤0.24

[DB / km]

Attenuation vs. Gelombang Gelombang

Max. α Di FF ERE

1285-1330nm, ing referensi kanggo 1310nm

≤0.03

[DB / km]

1525-1575nm, ing referensi kanggo 1550nm

≤0.02

[DB / km]

COO COO FFI CIENT

1285-1340nm

-3.5 nganti 3,5

[PS / (NM · km)]

1550nm

≤18

[PS / (NM · km)]

1625NM

≤22

[PS / (NM · km)]

Gelombang Penyebaran Zero (λ0)

-

1300-1324

[nm]

Slope Penyebaran Zero (S0)

-

≤0.092

[PS / (NM2 · km)]

Nilai khas

-

0.086

[PS / (NM2 · km]

PMD

Serat individu maksimal

-

≤0.1

[PS / √km]

Nilai Desain Link (M = 20, Q = 0,01%)

-

≤0.06

[PS / √km]

Nilai khas

-

0.04

[PS / √km]

Gelombang kabel FF kabel (λcC)

-

≤1260

[nm]

Diameter kolom mode (mfd)

1310nm

8.7-9.5

[μm]

1550nm

9.8-10.8

[μm]

E FF Grup Refraksi Ekspilitas (NE FF)

1310nm

1.466

-

1550nm

1.467

-

Titik tunjuk

1310nm

≤0.05

[DB]

1550nm

≤0.05

[DB]

Karakteristik Geometris

Diameter cladding

-

125,0 ± 0,7

[μm]

Cladding non-circularity

-

≤1.0

[%]

Diameter pelat

-

235-250

[μm]

Kesalahan Concentricity Cover Coverter

-

≤12.0

[μm]

Pelapisan Non-Circularity

-

≤6.0

[%]

Kesalahan Concentricity inti

-

≤0.6

[μm]

Curl (Radius)

-

≥4

[m]

Dawane Pangiriman

-

Nganti 50.4

[Km / reel]

Karakteran Lingkungan

1310nm, 1550nm & 1625NM

Konsultasi Suhu Dipinterasi Attenuasi

-60 ℃ nganti + 85 ℃

≤0.05

[DB / km]

Attenuasi sing diasilake suhu

-10 ° C nganti + 85 ° C, 98% RH

≤0.05

[DB / km]

Perumumumentah pendhukung banyu gumantung marang atenuasi

23 ° C, 30 dina

≤0.05

[DB / km]

Ketentuan panas sing nduwe attenuasi

85 ° C lan 85% RH, sajrone 30 dina

≤0.05

[DB / km]

Penas panas garing

85 ℃, 30 dina

≤0.05

[DB / km]

Spesifikasi Mekanikal

Tes Bukti

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[Kpsi]

Attenuasi Dipasang Macro-bend

100 Murangi mandrel 30 mm Radius

1625NM

≤0.05

[DB]

100 Murangi mandrel 25 mm Radius

1310nm lan 1550nm

≤0.05

[DB]

1 Muter mantu saka radius 16 mm

1550nm

≤0.05

[DB]

Pasukan lapisan lapisan

Kekuwatan khas

1.5

[N]

Pasukan Peak

1.3-8.9

[N]

Parameter lemes dinamis (nd)

-

≥20

-
