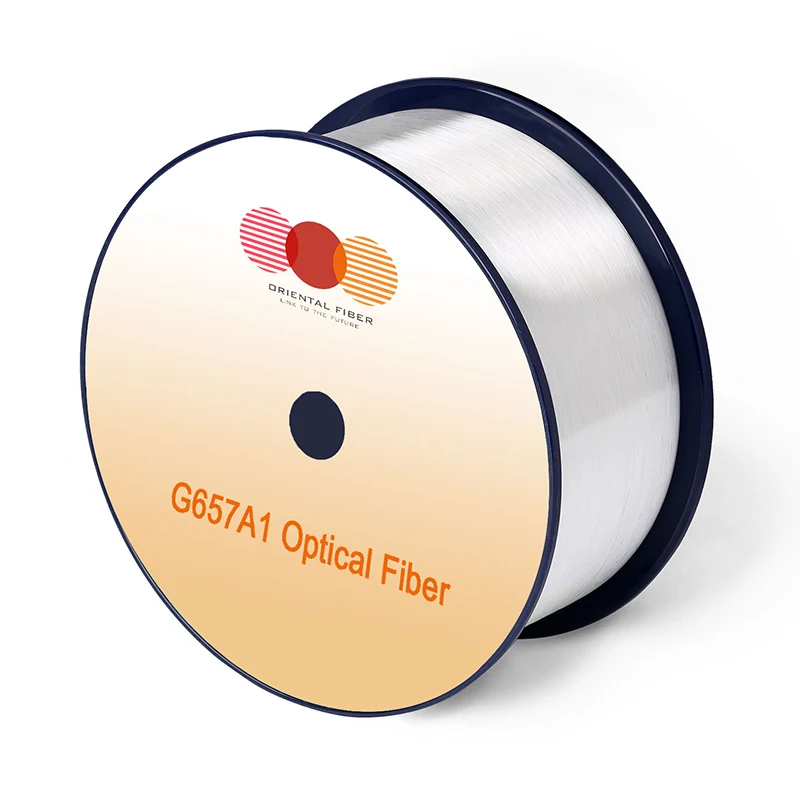

Serat Optical Tunggal-Tunggal G.657.A1

Serat Optical Tunggal-G.657.A1 ngemot kabeh karakteristik serat mode siji lan nyedhiyakake resistensi sing apik kanggo mikrobending. Nduwe sensitivitas macrobending murah lan level pucuk banyu sing kurang. Sampeyan wis dioptimalake kanthi lengkap kanggo digunakake ing band O-S-C-L (1260 -1625 nm). Bisa nolak kerugian ekstra amarga murah ing wilayah 628 NM. Iki ora mung ndhukung aplikasi L-Band, nanging uga ngidini instalasi gampang tanpa perawatan sing gedhe banget nalika nyimpen serat (umpamane, ing kothak splice). Kanggo panggunaan kabel ing bangunan, G657A1 serat ndhukung kabel cilik lebokake radius lan instalasi kompak.

Kirim Pitakonan

Deskripsi Produk

Aplikasi

Kabel pitch cekak kanggo aplikasi khusus

Jaringan optik kinerja dhuwur sing digunakake ing band O-e-S-C-L

Rute optik kacepetan sing dhuwur ing bangunan (FTTX)

Kabel optik kanthi syarat sing dhuwur babagan radius

Standar

Serat Optical Tunggal-Game G.657.A1 ketemu utawa ngluwihi saran kasebut G.652.d / G.657.A1, kalebu spesifikasi iEC 607932-50.

Karakteristik

Attenasi sing kurang cocog karo operasi Operasi O-S-L-L

Rintangan mundhut sing apik ing radius cekak

Kerugian lemu kanggo nuntut desain kabel kalebu kabel pita

PMD kurang ketemu kanthi syarat transmisi bit lan jarak sing dawa

Paramèter geometris sing akurat sing asuransi kelangan penyambungan lan efisiensi dhuwur

Spesifikasi

Karakteristik		Kahanan	Nilai sing ditemtokake	Unit
Karakteristik Optik
Attenuation		1310nm	≤0.35	[DB / km]
		1383NM (sawise H2-tuwa)	≤0.35	[DB / km]
		1460nm	≤0.25	[DB / km]
		1550nm	≤0.21	[DB / km]
		1625NM	≤0.23	[DB / km]
Attenuation vs. Gelombang Gelombang Max. α Di FF ERE		1285-1330nm, ing referensi kanggo 1310nm	≤0.03	[DB / km]
Attenuation vs. Gelombang Gelombang Max. α Di FF ERE		1525-1575nm, ing referensi kanggo 1550nm	≤0.02	[DB / km]
COO COO FFI CIENT		1285-1340nm	-3.5 nganti 3,5	[PS / (NM · km)]
		1550nm	≤18	[PS / (NM · km)]
		1625NM	≤22	[PS / (NM · km)]
Gelombang Penyebaran Zero (λ0)		-	1300-1324	[nm]
Slope Penyebaran Zero (S0)		-	≤0.092	[PS / (NM2 · km)]
Nilai khas		-	0.086	[PS / (NM2 · km)]
PMD	Serat individu maksimal	-	≤0.1	[PS / √km]
	Nilai Desain Link (M = 20, Q = 0,01%) (M = 20, q = 0,01%)	-	≤0.06	[PS / √km]
	Nilai khas	-	0.04	[PS / √km]
Gelombang kabel FF kabel (λcC)		-	≤1260	[nm]
Diameter kolom mode (mfd)		1310nm	8.4-9.2	[μm]
Diameter kolom mode (mfd)		1550nm	9.3-10.3	[μm]
E FF Grup Refraksi Ekspilitas (NE FF)		1310nm	1.466	-
E FF Grup Refraksi Ekspilitas (NE FF)		1550nm	1.467	-
Titik tunjuk		1310nm	≤0.05	[DB]
Titik tunjuk		1550nm	≤0.05	[DB]
Karakteristik Geometris
Diameter cladding		-	125,0 ± 0,7	[μm]
Cladding non-circularity		-	≤0.7	[%]
Diameter pelat		-	235-245	[μm]
Kesalahan Concentricity Cover Coverter		-	≤12.0	[μm]
Pelapisan Non-Circularity		-	≤6.0	[%]
Kesalahan Concentricity inti		-	≤0.5	[μm]
Curl (Radius)		-	≥4	[m]
Dawane Pangiriman		-	Nganti 50.4	[Km / reel]
Karakteran Lingkungan		1310nm, 1550nm & 1625NM
Konsultasi Suhu Dipinterasi Attenuasi		-60 ℃ nganti + 85 ℃	≤0.05	[DB / km]
Attenuasi sing diasilake suhu		-10 ° C nganti + 85 ° C, 98% RH	≤0.05	[DB / km]
Katergantikan Watersoak Dipinteran		23 ° C, 30 dina	≤0.05	[DB / km]
Ketentuan panas sing nduwe attenuasi		85 ° C lan 85% RH, sajrone 30 dina	≤0.05	[DB / km]
Penas panas garing		85 ℃, 30 dina	≤0.05	[DB / km]
Spesifikasi mekanik
Tes Bukti		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[Kpsi]
		-	-	-
Mundhak Dipasang Macro-bend	10 Nguripake Mandrel 15 MM Radius	1550nm	≤0.25	[DB]
	10 Nguripake Mandrel 15 MM Radius	1625NM	≤1.0	[DB]
	1 muter saking mandrel 10 mm	1550nm	≤0.75	[DB]
	1 muter saking mandrel 10 mm	1625NM	≤1.5	[DB]
Pasukan lapisan lapisan		Kekuwatan khas	1.5	[N]
Pasukan lapisan lapisan		Pasukan Peak	1.3-8.9	[N]
Parameter lemes dinamis (nd)		-	≥20	-

Single-mode Optical Fiber G.657.A1
