Stranded Loose Tube Armored Fiber Optic Kabel

Orientalfiber Stranded Loose Tube Armored Fiber Optic Cable minangka produk komunikasi optik ruangan profesional sing dikembangake kanthi mandiri lan diprodhuksi dening Jiangsu Xuben Photoelectric Technology Co., Ltd. Produk iki nggabungake struktur sing stabil, kinerja anti banyu sing dipercaya lan perlindungan mekanik sing apik, lan minangka solusi kabel optik inti kanggo transmisi komunikasi lingkungan jarak jauh lan kasar.

Kirim Pitakonan

Deskripsi Produk

Stranded Loose Tube Armored Fiber Optic Cable (Orientalfiber) yaiku kabel komunikasi optik luar ruangan kanthi struktur tabung longgar sing terdampar. Iki nggunakake tabung longgar modulus dhuwur kanggo nampung serat optik 250μm, dicocogake karo bagean tulangan tengah logam, waja tape baja dilapisi plastik kaping pindho lan struktur anti banyu multi-lapisan, sing bisa nolak karusakan mekanik eksternal, erosi kelembapan lan owah-owahan suhu, lan nyadari transmisi sinyal optik sing aman lan stabil ing lingkungan terkubur lan lingkungan sing kompleks.

Kekuwatan Manufaktur

Kapasitas Produksi Skala : Sekawan pabrik produksi standar njamin pasokan stabil saka Orientalfiber Stranded Loose Tube Armored Fiber Optic Cable, nyukupi panjaluk pesenan proyek khusus kelompok cilik lan pengadaan global skala gedhe.
Kerajinan & Kontrol Kualitas : Manut manufaktur olahan lan produksi profesional, laku semangat pakaryan, lan strictly ngontrol saben link produksi prodhuk.
Sertifikasi Internasional : Perusahaan wis entuk sertifikasi sistem manajemen mutu ISO9001 lan sertifikasi sistem manajemen kesehatan lan keselamatan kerja ISO45001, lan kabeh proses produksi tundhuk karo standar industri internasional lan domestik.
Sistem Pasokan Global : Produk Orientalfiber duwe rantai produksi lan pasokan lengkap, sing bisa kanthi efisien nanggapi kabutuhan pengadaan lan pangiriman pelanggan ing macem-macem negara lan wilayah.

Fitur Utama saka Orientalfiber Stranded Loose Tube Armored Fiber Optic Kabel

Kinerja adaptasi mekanik lan suhu sing apik, operasi stabil ing lingkungan suhu sing kompleks
Materi tabung longgar modulus dhuwur kanthi resistensi hidrolisis lan kekuatan struktural sing luar biasa
Senyawa ngisi tabung khusus nyedhiyakake proteksi kabeh kanggo serat optik internal
Resistance crush sing luar biasa lan kinerja laying fleksibel, adaptasi karo macem-macem skenario konstruksi
Desain anti banyu multi-lapisan, mblokir kelembapan kanthi lengkap lan njamin umur layanan jangka panjang produk

Spesifikasi Teknis

Parameter Struktural Dasar

Spesifikasi serat optik: 250μm serat optik standar
Bahan tabung longgar: Bahan tahan banyu modulus dhuwur
Tulangan tengah: Inti tulangan logam (Outer sheath PE opsional kanggo produk multi-inti)
Struktur anti banyu: Pengisi pemblokiran banyu inti kabel + senyawa anti banyu internal tabung longgar
Lapisan waja: Pita baja dilapisi plastik kaping pindho (PSP)
Sarung njaba: Sarung Polyethylene (PE).
Sarung njero: Sarung njero polietilen (PE).

Standar Kepatuhan

Standar domestik: YD/T 901
Standar internasional: IEC 60794-1
Sistem mutu: ISO9001, ISO45001 bersertifikat

Kinerja Mekanik & Lingkungan

Resistansi kompresi: Ketemu syarat stres mekanik sing dikubur ing njaba ruangan
kinerja mlengkung: keluwesan apik, construction trep lan laying
Resistensi suhu: Adaptasi karo owah-owahan suhu sing amba
Kelas anti banyu: Struktur anti banyu multi-lapisan, 100% ngisi inti kabel lan nutup

Aplikasi saka Orientalfiber Stranded Loose Tube Armored Fiber Optic Kabel

Orientalfiber Stranded Loose Tube Armored Fiber Optic Cable nduweni macem-macem skenario aplikasi, kalebu macem-macem bidang transmisi komunikasi optik:

Teleindustri komunikasi : Transmisi jaringan backbone jarak adoh saka operator telekomunikasi domestik lan manca

Radio & Televisi : Sistem transmisi sinyal jaringan komunikasi radio lan televisi
Transmisi Data : Jaringan area lokal (LAN) transmisi data kacepetan dhuwur
Lapangan Industri : Sistem tenaga listrik, komunikasi transit rel, transmisi sinyal dalan gedhe lan sambungan front-end industri
Infrastruktur : Pemakaman langsung ing njaba ruangan, pipa lemah, teknik komunikasi terrain sing atos

Standar

Kabel GYTA53 tundhuk karo Standar YD/T 901 uga IEC 60794-1.

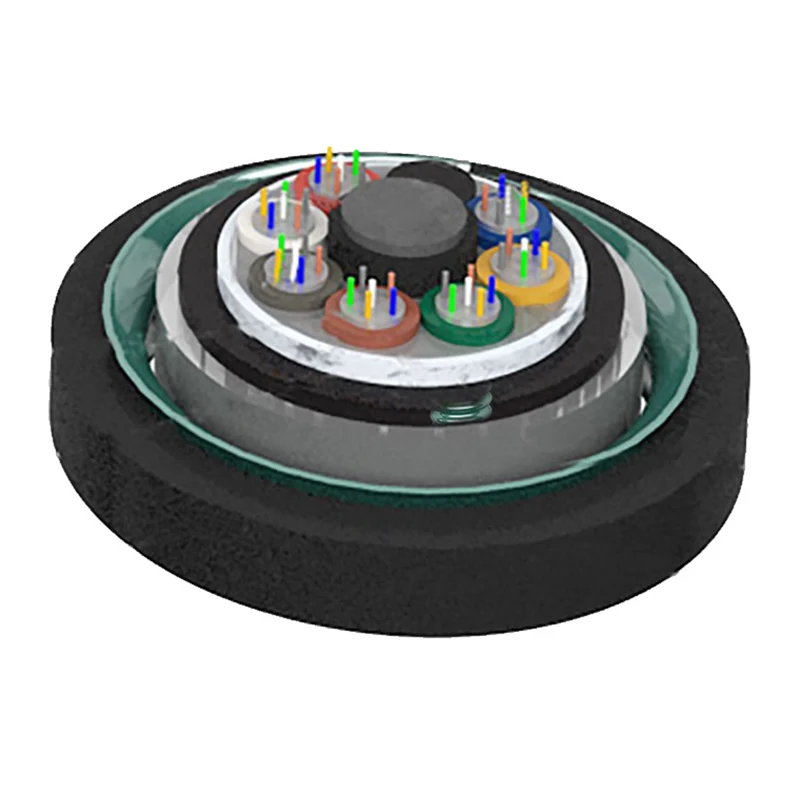

Gambar Struktur

1. Serat

2. Tabung Isi Senyawa

3. Loose Tube

4. Kabel Isi Senyawa

5. APL

6. PE Sarung batin

7.Bahan pamblokiran banyu

8. PSP

9. Anggota Kekuwatan Tengah

10. PE Sarung Luar

Stranded Loose Tube Armored Fiber Optic Cable

Parameter teknis

Tipe Kabel (Ditambah 2 serat)	Jumlah Serat	tabung	Pangisi	Bobot Kabel (Ref) (kg/km)	Kekuwatan Tensile Jangka Panjang/Cekak (N)	Ketahanan Remuk Jangka Panjang/Cekak (N/100 mm)	Radius mlengkung Statis / Dinamis (mm)
GYTA53-2~6Xn	2~6	1	5	177	1000/3000	1000/3000	12.5D / 25D
GYTA53-8~12Xn	8~12	2	4	177
GYTA53-14~18Xn	14~18	3	3	177
GYTA53-20~24Xn	20~24	4	2	177
GYTA53-26~30Xn	26~30	5	1	177
GYTA53-32~36Xn	32~36	6	0	177
GYTA53-38~48Xn	38~48	4	1	194
GYTA53-50~60Xn	50~60	5	0	194
GYTA53-62~72Xn	62~72	6	0	204
GYTA53-74~84Xn	74~84	7	1	239
GYTA53-86~96Xn	86~96	8	0	239
GYTA53-98~108Xn	98~108	9	1	275
GYTA53-110~120Xn	110~120	10	0	275
GYTA53-122~132Xn	122~132	11	1	312
GYTA53-134~144Xn	134~144	12	0	312
GYTA53-146~216Xn	146~216	13~18	5~0	312

Suhu panyimpenan / operasi: -40 ℃ - + 70 ℃

Karakteristik Optik

Jinis Serat	Atenuasi (+20 ℃)				Bandwidth		Aperture Numerik	Kabel Cut-off Dawane Gelombang λcc
Jinis Serat	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Aperture Numerik	Kabel Cut-off Dawane Gelombang λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3.0dB/km	≤1.0dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3.3dB/km	≤1.0dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Cathetan:

a. Seselan Xn nuduhake jinis serat

b. Pengaturan warna serat lan tabung ditemtokake ing tabel identifikasi warna

c. Kabel serat optik lapis baja tabung longgar sing terdampar ora kudu disimpen ing lingkungan ruangan luwih saka 6 wulan supaya gulungan kabel tetep apik.
