Kinerja mekanik lan suhu sing apik
Tube longgar kekuatan dhuwur sing tahan hidrolisis
Senyawa Isi Tube Khusus Mesthekake Perlindhungan Serat Kritis
Struktur kompak khusus sing apik kanggo nyegah tabung sing longgar saka nyusut
PE Sheath Nglindhungi kabel saka radiasi ultraviolet
Langkah-langkah ing ngisor iki dijupuk kanggo njamin kabel wateright:
-Steel Kawat digunakake minangka anggota kekuatan pusat
-Loose Tube Isi senyawa
-100% ngisi kabel inti kabel
-Apl utawa alangan lembaga PSP
Kabel gyta / s tundhung karo 901 standar / 9 uga IEC 60794-1.

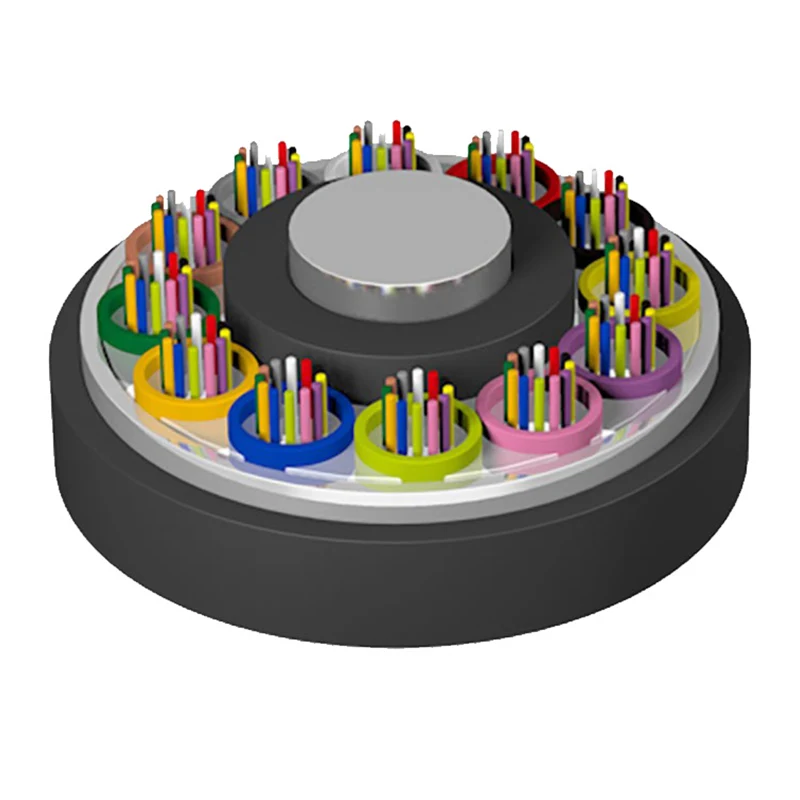

1. Serat
2. Senyawa Isi Tube
3 .. tabung longgar
4. Anggota Kekuwatan Pusat
5. Senyawa Isi Kabel
6 .. apl psp
7. PE SHEATH
|
Jinis kabel (Tambah 2 serat) |
Count regiber |
Tabung |
Pengisi |
Bobot kabel (Ref) (kg / km) |
Kekuwatan tensile Jangka panjang / jangka pendek (N) |
Rintangan crush Jangka panjang / jangka pendek (N / 100mm) |
Bending radius Statik / Dinamis (mm) |
|
GYTA / S-2 ~ 6XN |
2 ~ 6 |
1 |
4 |
76 |
600/1500 |
300/1000 |
10d / 20d |
|
GYTA / S -8 ~ 12XN |
8 ~ 12 |
2 |
3 |
76 |
|||
|
GYTA / S -14 ~ 18XN |
14 ~ 18 |
3 |
2 |
76 |
|||
|
GYTA / S -20 ~ 24XN |
20 ~ 24 |
4 |
1 |
76 |
|||
|
GYTA / S -26 ~ 30XN |
26 ~ 30 |
5 |
0 |
76 |
|||
|
GYTA / S -32 ~ 36XN |
32 ~ 36 |
6 |
0 |
85 |
|||
|
GYTA / S -38 ~ 48XN |
38 ~ 48 |
4 |
1 |
90 |
|||
|
GYTA / S -50 ~ 60XN |
50 ~ 60 |
5 |
0 |
90 |
|||
|
GYTA / S -62 ~ 72xn |
62 ~ 72 |
6 |
0 |
113 |
|||
|
GYTA / S -74 ~ 84xn |
74 ~ 84 |
7 |
1 |
136 |
|||
|
GYTA / S -86 ~ 96XN |
86 ~ 96 |
8 |
0 |
136 |
|||
|
GYTA / S -98 ~ 108XN |
98 ~ 108 |
9 |
1 |
163 |
|||
|
GYTA / S -110 ~ 120xn |
110 ~ 120 |
10 |
0 |
163 |
|||
|
Gyta / s -122 ~ 132xn |
122 ~ 132 |
11 |
1 |
190 |
|||
|
GYTA / S -134 ~ 144xn |
134 ~ 144 |
12 |
0 |
190 |
|||
|
GYTA / S -146 ~ 216XN |
146 ~ 216 |
13 ~ 18 |
5 ~ 0 |
190 |
|||
|
GYTA / S -288XN |
288 |
24 |
0 |
239 |
Simpenan / Suhu operasi: -40 ℃ - + 70 ℃
|
Jinis serat |
Attenuation (+ 20 ℃) |
Bandwidth |
Aperture angka |
Gelombang gelombang gelombang gelombang λcc |
||||
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db / km |
≤0.22db / Km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40db / km |
≤0.23db / km |
--- |
--- |
--- |
≤1450nm |
|
50 / 125μμm |
≤3.3db / km |
≤1.2db / km |
--- |
--- |
≥500mhz · km |
≥500mhz · km |
0.200 ± 0,015 wis |
--- |
|
62.5 / 125μm |
≤3.5db / km |
≤1.2db / km |
--- |
--- |
≥200MHZ · km |
≥500mhz · km |
0.275 ± 0,015 wis |
--- |
Cathetan:
a. Suffix XN nuduhake jinis serat
b. Pengaturan warna serat lan tabung kasebut ditemtokake ing meja identifikasi warna
c. Tabung kabel longgar sing serat ora nganggo kabel serat serat optik ora kudu nyimpen ing lingkungan ruangan luwih saka 6 wulan supaya bisa njaga kabel Reel Reel Negara sing apik
