Stranded Loose Tube Non-metallic Strength Member Non-armoured Fiber Optic Cable

Struktur kabel serat optik non-logam sing terdampar tabung ngeculke anggota kekuatan non-lapis baja yaiku kanggo nyelehake serat optik 250μm menyang tabung longgar sing digawe saka bahan modulus dhuwur, lan tabung longgar diisi senyawa anti banyu. Ing tengah inti kabel iku FRP, lan tabung ngeculke (lan ngisi tali) bengkong watara FRP kanggo mbentuk inti kabel kompak lan bunder. Kesenjangan ing inti kabel diisi karo pengisi sing ngalangi banyu. Lapisan sarung poliethelin diperes ing njaba inti kabel kanggo mbentuk kabel.

Kirim Pitakonan

Deskripsi Produk

IngStranded Loose Tube Non-metallic Strength Member Non-armoured Fiber Optic Cablekasusun saka serat optik 250μm dilebokake menyang tabung ngeculke digawe saka bahan modulus dhuwur, kapenuhan senyawa anti banyu. Inti kabel dipusatake ing anggota kekuatan FRP non-logam, ing saubengé tabung lan pengisi sing longgar diikat kanthi heliks kanggo mbentuk inti bunder sing kompak. Pengisi pamblokiran banyu ngenggoni celah apa wae, lan sarung poliethelin njaba nglindhungi struktur kabel.

Fitur Utama

Kinerja mekanik lan suhu sing kuwat
Bahan tabung longgar kanthi resistensi hidrolisis sing dhuwur lan kekuatan tarik
Senyawa ngisi tabung khusus kanggo proteksi serat kritis
Resistance remuk digabungake karo desain fleksibel kanggo instalasi
Ukuran kedap banyu sing komprehensif: Anggota tengah FRP, senyawa ngisi tabung, 100% ngisi inti
Kepatuhan standar: YD/T 901 lan IEC 60794-1

Spesifikasi Teknis

Jumlah Serat Optik: Akeh konfigurasi kasedhiya (contone, 6-144 serat)
Tipe Serat: Single-mode utawa multimode 250μm
Bahan Tabung Loose: Polimer modulus dhuwur
Senyawa Pengisi: Gel pemblokiran banyu
Kekuatan Anggota: Non-logam FRP rod
Sarung njaba: Polyethylene (PE)
Suhu operasi: -40°C nganti +70°C
Radius Bending Minimum: 20 × diameter kabel (ing beban)

Aplikasi

Kabel iki akeh digunakake ing:

Operator telekomunikasi kanggo jaringan backbone lan akses
Sistem transmisi sinyal radio lan televisi
transmisi data jaringan area lokal (LAN).
Sambungan ngarep industri ing proyek listrik, rel, lan dalan gedhe
Proyek rekayasa lan infrastruktur skala gedhe liyane

Kaluwihan

Desain non-logam sing awet nyuda resiko karat lan nggawe kabel luwih entheng
Struktur terdampar kompak nambah kekuatan tarik lan keluwesan
Bahan pamblokiran banyu njamin linuwih dhuwur ing lingkungan sing lembab utawa udan
Kompatibilitas karo macem-macem cara instalasi, kalebu saluran lan penyebaran pangeboman
Kinerja sing kabukten ing proyek domestik lan internasional, didhukung dening pengalaman manufaktur Orientalfiber

FAQ

P: Apa kabel iki bisa digunakake ing instalasi ruangan?: A: Ya, sarung PE lan senyawa pamblokiran banyu cocog kanggo panguburan langsung lan penyebaran saluran ing njaba ruangan.
P: Pira serat sing bisa dikonfigurasi?: A: Kabel bisa disesuaikan saka 6 nganti 144 serat gumantung saka syarat proyek.
P: Apa kabel kalebu komponen metalik?: A: Ora, kekuatan anggota FRP non-logam, minimalake bobot lan karat masalah.
P: Apa kompatibel karo peralatan optik standar?: A: Ya, serat 250μm lan desain tabung longgar standar njamin kompatibilitas karo cara splicing lan mandap konvensional.

Standar

Kabel GYFTY tundhuk karo Standar YD/T 901 uga IEC 60794-1

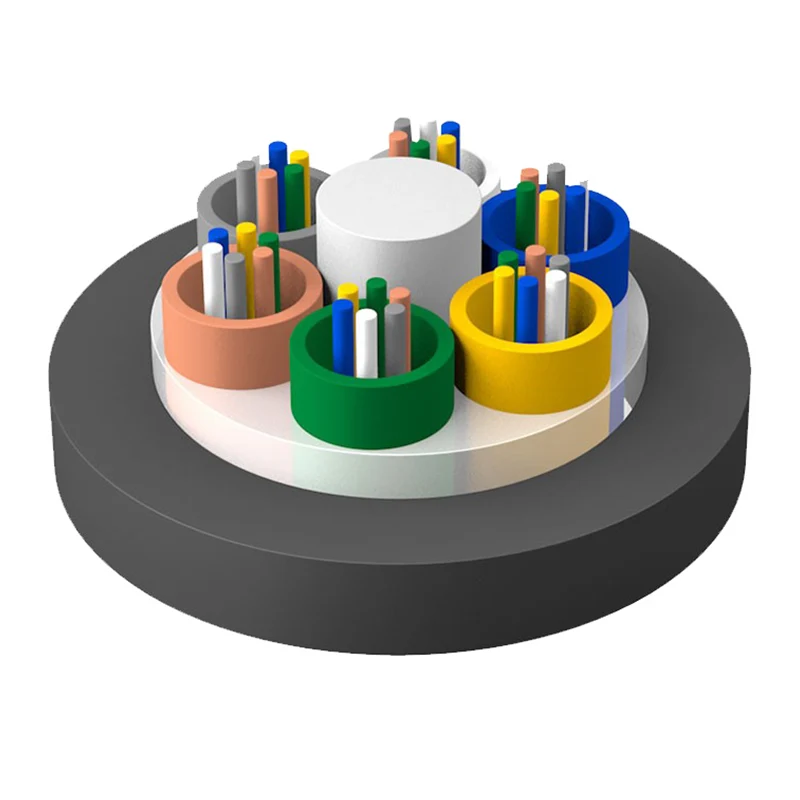

Gambar Struktur

1. Serat

2. Tabung Isi Senyawa

3. Loose Tube

4. Kabel Isi Senyawa

5. Anggota Kekuwatan FRP

6. Sarung PE

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Parameter teknis

Tipe Kabel (Ditambah 2 serat)	Jumlah Serat	tabung	Pangisi	Bobot Kabel (Ref) (kg/km)	Kekuwatan Tarik Jangka Panjang/Cekak (N)	Ketahanan Remuk Jangka Panjang/Cekak (N/100 mm)	Radius mlengkung Statis / Dinamis (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D / 25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Panyimpenan / Suhu Operasional: -40 ℃ - + 70 ℃

Karakteristik Optik

Jinis Serat	Atenuasi (+20 ℃)				Bandwidth		Aperture Numerik	Kabel Cut-off Panjang Gelombang λcc
Jinis Serat	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Aperture Numerik	Kabel Cut-off Panjang Gelombang λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
